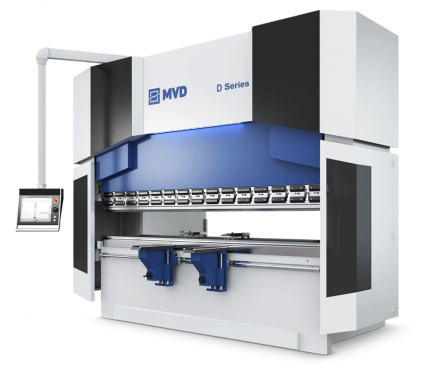

MVD iBend D -sarja – Huipputason CNC-särmäyspuristin vaativaan teolliseen taivutukseen

MVD iBend D-sarjan hydrauliset CNC-särmäyspuristin edustavaa alan huippua, yhdistäen korkean suorituskyvyn, tarkan ohjauksen ja kestävän rakenteen vaativiin teollisiin taivutussovelluksiin. Nämä koneet on suunniteltu erityisesti tilanteisiin, joissa tarvitaan suurta taivutusvoimaa, pitkää taivutuspituutta ja monipuolista akselinhallintaa.

Koneet on varustettu neljän akselin CNC-ohjauksella (Y1, Y2, X, R), ja niitä voidaan laajentaa jopa kahdeksaan akseliin (Y1, Y2, X1, X2, R1, R2, Z1, Z2) tarpeen mukaan. Koneen taivutusisku on 410 mm ja kurkun syvyys 510 mm, mikä mahdollistaa monipuolisen käytön erilaisissa taivutustöissä. Koneen valinnaisiin ominaisuuksiin kuuluvat muun muassa moottoroitu kruunausjärjestelmä, laajennettu takavaste ja erilaiset työkaluratkaisut.

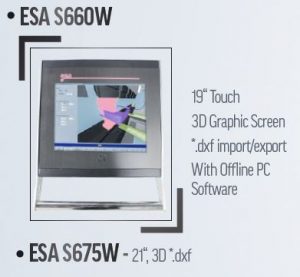

Ohjausjärjestelmänä toimii ESA S650 -CNC-ohjain, joka tarjoaa intuitiivisen käyttöliittymän ja tarkan ohjauksen. Koneessa on myös mahdollisuus käyttää muita ohjausjärjestelmiä, kuten DELEM DA-66T tai Cybelec CybT15, asiakkaan tarpeiden mukaan. Takavaste on servo-ohjattu ja sen tarkkuus on ±0,03 mm. Takavasteessa on kaksi kolmiportaista sormea, jotka voidaan siirtää manuaalisesti lineaarikiskoa pitkin. Koneessa on myös liukuvat etulevytuet, jotka helpottavat suurten ja raskaiden levyjen käsittelyä. Vakiotyökaluihin kuuluu 67 mm korkea, 85 asteen ja R:0,8 mm:n säteellä varustettu ylätyökalu sekä 60×60 mm:n, neljällä V-uralla (16, 22, 35 ja 50 mm) varustettu 85 asteen ja 60 mm korkea alatyökalu.

Koneessa on myös MVD:n erikoisvalmisteinen kapea alapöytä (eurooppalaista tyyppiä) ja Promecam-tyyppinen pikalukitus ylätyökaluille. Turvallisuusominaisuuksiin kuuluu MSD- tai DSP-tyyppinen etulasersuojausjärjestelmä (CE-luokka IV) ja valokennoihin perustuva takasuojaus. Koneessa on myös LED-valaistus RAM-osassa, joka parantaa näkyvyyttä ja työskentelymukavuutta.

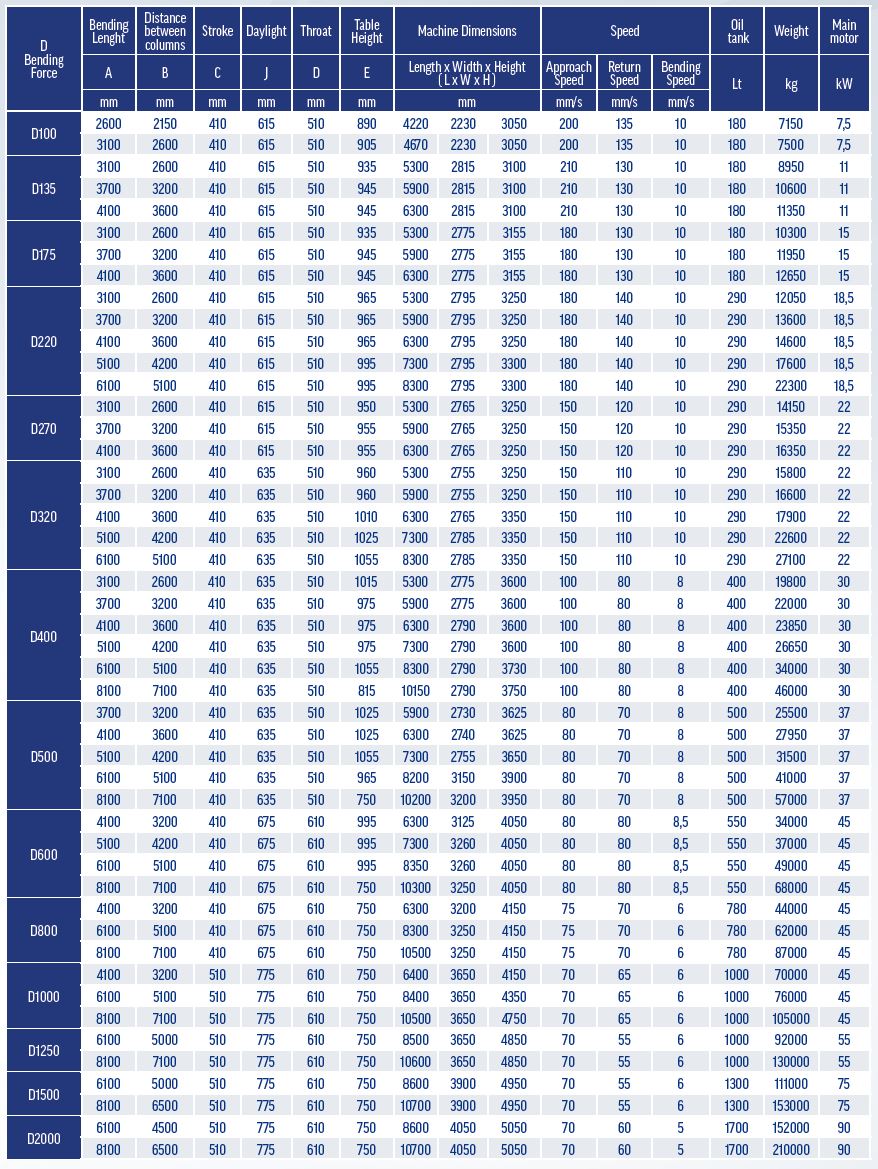

MVD iBend D -sarjan särmäyspuristimet ovat saatavilla eri tonniluokissa (100–2000 tonnia) ja taivutuspituuksilla (2600–8100 mm), mikä mahdollistaa koneen räätälöinnin asiakkaan tarpeiden mukaan.

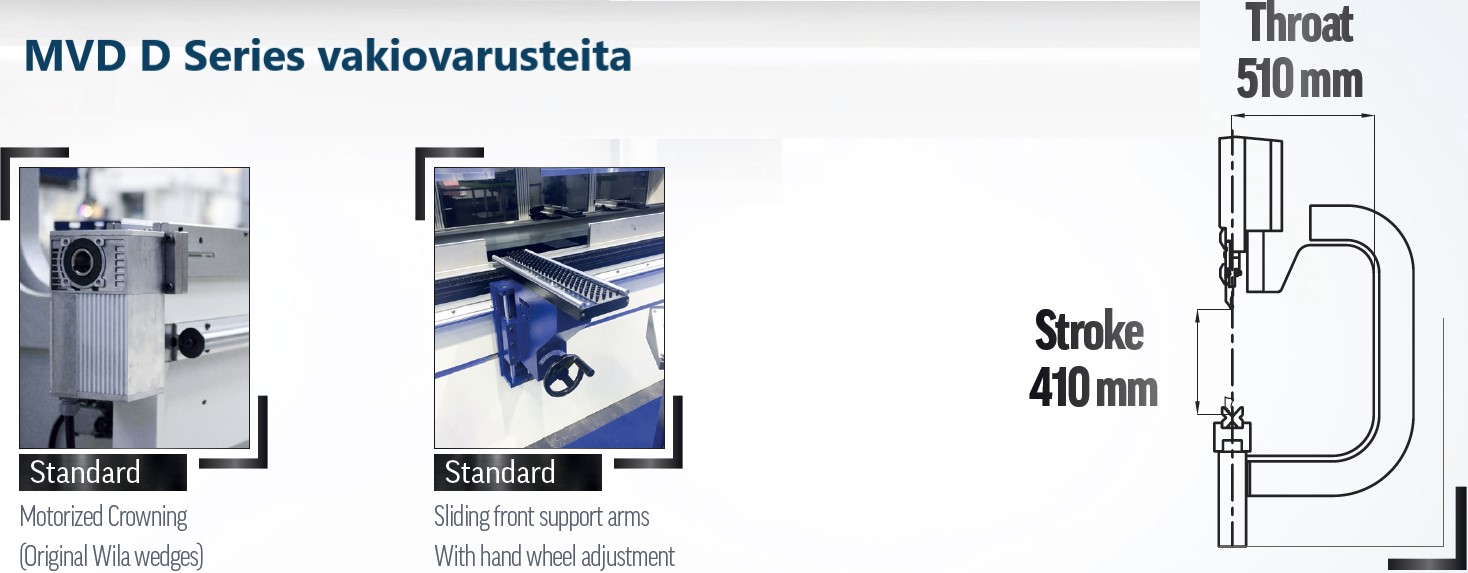

D-Sarjan särmäyspuristin vakiovarustus

• Y1,Y2,X,R CNC 4 akselia (X + R servo)
• Isku 410 mm, kurkun syvyys 510 mm
• ESA S650 CNC-ohjausyksikkö
• ±0,03 tarkkuus SERVO moottoroitu takamittari. X = 750 mm, R = 250 mm
• Pikakiinnitin Promecam-lävistystyökalun pidike
• Liukuvat etulevyn tukivarret käsipyörällä
• Moottoroitu taipumaton bombeeraus alkuperäisillä Wila-kiiloilla.
• MVD-erityinen kapeapohjainen pöytä (eurooppalainen tyyppi)
• GIVI-optiset lineaari sauvat
• Vakiolävistystyökalut (K: 67, 85°, R:08)
• Vakiotyökalut (60x60mm, 4 Vee V = 16-22-35-50 mm, 85°, H: 60)
• LED-valaistus painimessa

Lisävarusteet

1. X + R 4-6-8 akselin takavaste vaihtoehtoihin
2. Rolleri Rol200 hydraulinen meistikiinnitys
3. Wila hydraulinen alakiinnitys
4. Leveä pohjapöytä Multi Vee -materiaaleille.
5. 1.000 mm X-akselin liike
6. AKAS- tai DSP-etulaserturvajärjestelmät
7. Ylimääräiset takavasteen sormet

X1 X2 Z1 Z2 R1 R2 vaste
