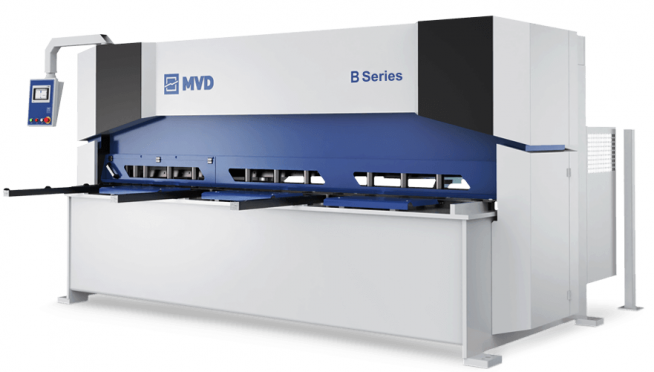

MVD iShear B -sarja – Tehokas ja tarkka levyleikkuri vaativaan metallintyöstöön

MVD iShear B -sarjan hydraulinen levyleikkuri tarjoaa erinomaisen yhdistelmän suorituskykyä, leikkaustarkkuutta ja käyttövarmuutta vaativiin metallintyöstöprosesseihin. Nämä koneet soveltuvat ihanteellisesti keskiraskaisiin ja raskaisiin leikkaustöihin, ja ne on suunniteltu täyttämään teollisuuden tiukimmatkin vaatimukset niin tuottavuuden kuin laadun osalta.

Giljotiinileikkuri hyödyntää ”Swing Beam” -periaatetta, jossa kiinteä leikkauskulma varmistaa tasalaatuisen leikkausjäljen kaikilla materiaalivahvuuksilla. Koneessa käytetty Rexroth- tai Hoerbiger-hydrauliikka takaa tehokkaan ja pitkäikäisen toiminnan. Leikkauskapasiteetti kattaa 6–25 mm:n materiaalivahvuudet ja 2–6 metrin leikkauspituudet. Iskumäärät minuutissa voivat olla jopa 50 % suuremmat kuin perinteisissä giljotiinileikkureissa, mikä parantaa tuotantotehokkuutta merkittävästi.

Koneessa on ELGO P40T -kosketusnäytöllinen NC-ohjain, joka tarjoaa selkeän ja helppokäyttöisen käyttöliittymän. Ohjauspaneelista säädettävä iskunpituus mahdollistaa lyhyiden kappaleiden nopean ja energiatehokkaan leikkauksen. Manuaalinen terävälin säätö, 250 mm kurkun syvyys sekä siirtopöytä kuulapalloilla tekevät koneesta monipuolisen ja käyttäjäystävällisen. NC-ohjattu, 1 000 mm pituinen takavaste mahdollistaa ±0,1 mm:n asennustarkkuuden, ja siinä on ohjelmoitava vetäytyminen sekä automaattinen nostotoiminto pitkille levyille.

Etulevytuissa on mitta-asteikot, T-urat ja kääntyvät pysäyttimet, jotka helpottavat asetuksia ja mittatarkkaa työskentelyä. Turvallisuuteen on panostettu huolella: etu-, taka- ja sivusuojaukset, jalkapoljin, nostettava sormisuoja sekä hätäpysäytyspainikkeet takaavat turvallisen käytön kaikissa työtilanteissa. Koneen muotoilu ja LED-valaistu leikkauslinja parantavat näkyvyyttä ja tarkkuutta entisestään.

MVD iShear B -sarja yhdistää luotettavan rakenteen, kehittyneen ohjauksen ja tehokkaan suorituskyvyn, tehden siitä ihanteellisen ratkaisun moderniin metallilevyjen leikkaukseen.

B-Sarjan levyleikkuri vakiovarustus

  • ELGO P40T Kosketusnäyttö NC-ohjausyksikkö
  • Rexroth / Hoerbiger hydraulijärjestelmä
  • Manuaalinen terävälin säätöjärjestelmä
  • 1.000 mm NC-ohjattu, ohjelmoitava, moottoroitu
    takavaste
  • Double Speed leikkauskoneen konsepti
  • 250 mm kurkun syvyys
  • Ohjelmoitava takavasteen sisäänvetotoiminto, levy eteen
  • Takaosan kääntötoiminto arkeille, jotka ovat pidempiä kuin
    1.000 mm
  • Iskun pituuden säätö ohjauspaneelissa iskun määrän lisäämistä varten lyhyen kappaleen leikkaustehon kasvattamiseksi
  • Siirtopöytä kuulilla
  • Yläterässä 2 reunaa / alaterässä 4 särmää
  • Ainutlaatuiset komponentit, jotka vähentävät huoltotarvetta.
  • Etutukivarret 1.000 mm, viiva-asteikko, T-ura & kääntö stoppart
  • Etu- ja sivusuojat
  • Valaistu leikkauslinjaviiva
  • Etusormisuoja, 1.000mm jossa on swing-up-ominaisuus
  • Jalkapoljin
  • Erikoissuunnitellut kannet liikkuvalla ohjainvarrella
  • Hätäpysäytyspainikkeet

Lisävarusteet

1. Pneumatic Sheet -tukijärjestelmä (tyyppi 1)
2. Pneumatic Sheet -tukijärjestelmä – palautustoiminnolla
lähettäjäominaisuus (tyyppi 2)
3. CNC-ohjattu automaattinen terävälin säätöjärjestelmä
4. Kulmaväli 0-180º
5. Pidemmät etulevyn tuet ja neliövarsi
6. Erikoiskurkun syvyys 500 mm
7. Täyspitkä avattava etusormesuoja
8. Lasersuoja etusormien suojaamiseksi
9. Erikoismetalliterät
10. Laserleikkauslinja
11. Öljynjäähdytin ja öljynlämmitin
12. AC jäähdytysyksikön sähkökaappi
13. Automaattinen tai manuaalinen keskusvoitelu
14. CNC-ohjatut etuarkinsyöttövarret
15. Takana CE-vaatimustenmukainen lasersuoja
16. Kone ilman erityisiä suunnittelukansia (Kuva
seuraavalla sivulla *)

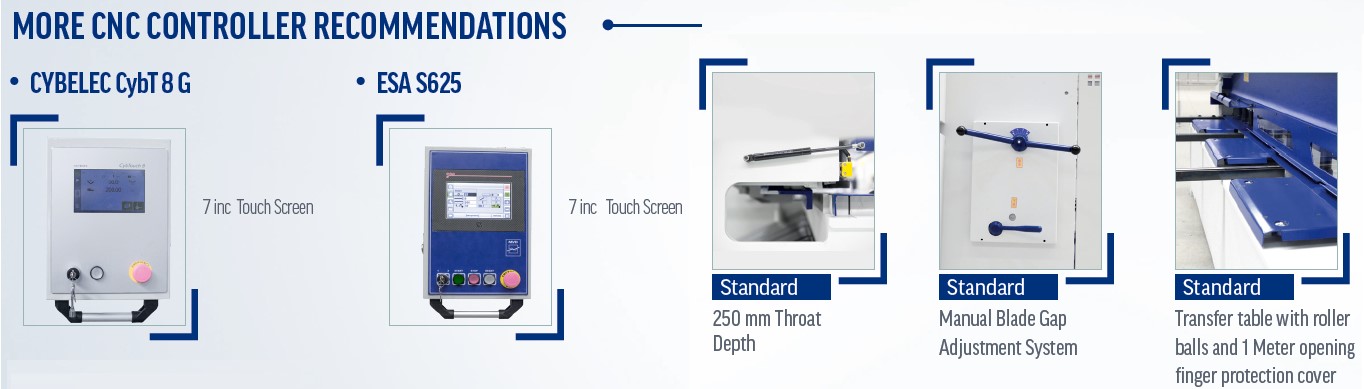

Optio ohjaukset ja vakiovarusteet
