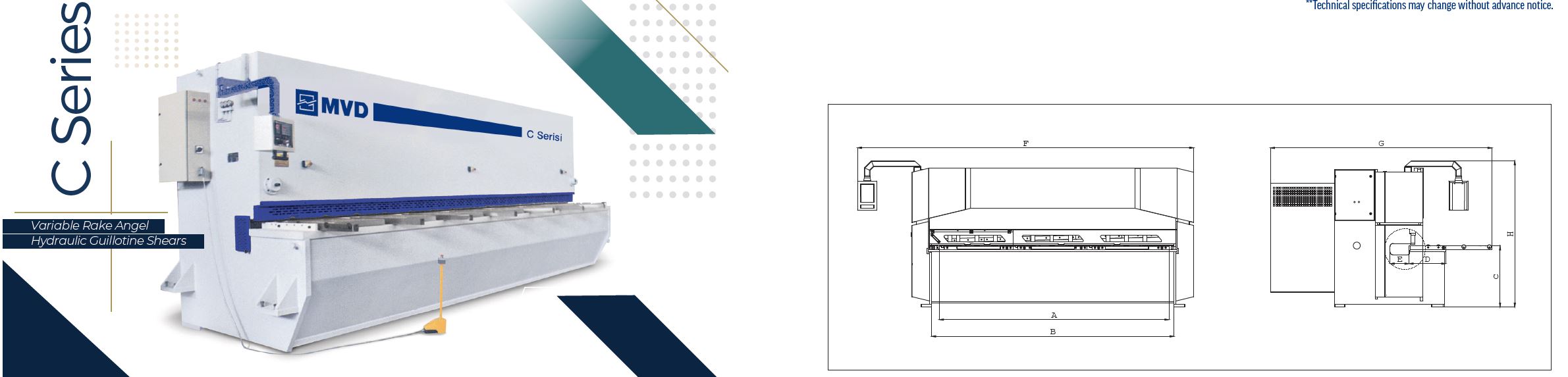

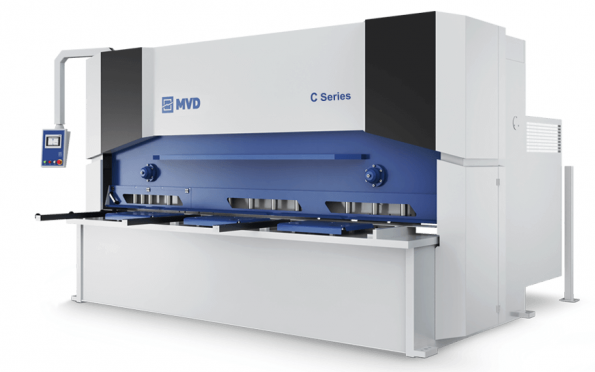

MVD iShear C -sarja – CNC-ohjattu levyleikkuri muutettavalla leikkauskulmalla

MVD iShear C -sarjan hydraulinen levyleikkuri tarjoaa huippuluokan suorituskykyä ja tarkkuutta vaativiin metallintyöstösovelluksiin. Koneet on suunniteltu erityisesti teollisuuden tarpeisiin, joissa tarvitaan tehokasta ja monipuolista leikkauskapasiteettia.

C-sarjan leikkurit hyödyntävät muutettavaa leikkauskulmaa, joka säädetään automaattisesti materiaalin paksuuden ja tyypin mukaan. Tämä mahdollistaa optimaalisen leikkauslaadun ja vähentää materiaalin vääntymistä erityisesti ohuiden ja kapeiden levyjen käsittelyssä. Koneet on varustettu CNC-ohjauksella, joka automaattisesti säätää leikkauskulman, terävälin, iskunpituuden ja takavasteen sijainnin materiaalin ominaisuuksien perusteella. Tämä parantaa leikkaustarkkuutta ja vähentää käyttäjävirheitä.

Takavaste on 1 000 mm:n CNC-ohjattu, ohjelmoitava ja moottoroitu, ja se tarjoaa ±0,1 mm:n asennustarkkuuden. Takavasteessa on myös ohjelmoitava vetäytymisominaisuus ja automaattinen ylösnosto yli 1 000 mm:n levyille, mikä helpottaa pitkien levyjen käsittelyä. Koneessa on manuaalinen terävälin säätöjärjestelmä, 250 mm:n kurkun syvyys ja iskun säätö ohjauspaneelista, mikä mahdollistaa lyhyiden leikkausten tehokkuuden lisäämisen. Etulevytuet, joissa on mitta-asteikko, T-ura ja kääntyvät pysäyttimet, helpottavat levyjen asettelua. Siirtopöytä rullapalloilla ja valaistu leikkauslinja parantavat työskentelymukavuutta ja tarkkuutta.

Turvallisuusominaisuuksiin kuuluvat etu- ja sivusuojat, hätäpysäytyspainikkeet ja etusormen suojakaari, joka voidaan nostaa ylös tarvittaessa. Koneessa on myös jalkapoljin ja erityisesti suunnitellut suojukset, joissa on siirrettävä ohjausvarsi.

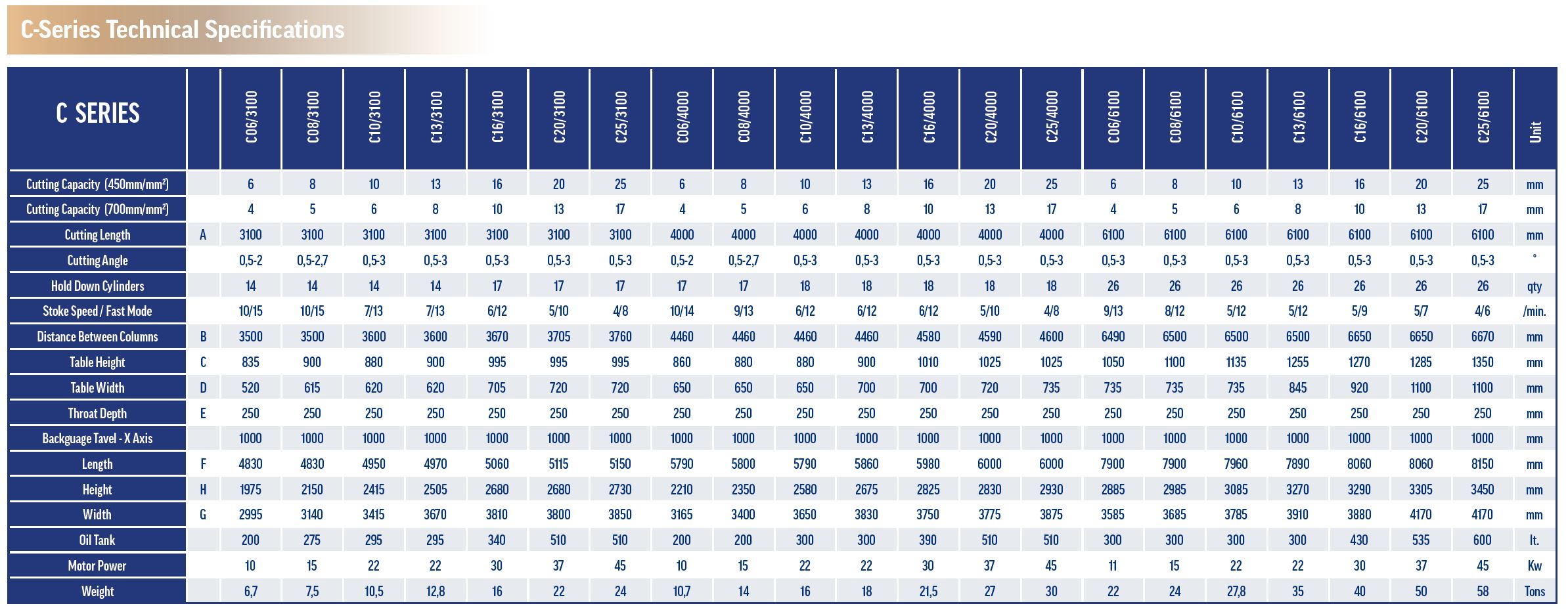

MVD iShear C -sarjan giljotiinileikkurit ovat saatavilla eri leikkauspituuksilla ja -paksuuksilla, mikä mahdollistaa koneen räätälöinnin asiakkaan tarpeiden mukaan.

Vakiovarustus

  • ELGO P40T Kosketusnäyttö NC-ohjausyksikkö
  • Rexroth / Hoerbiger hydraulijärjestelmä

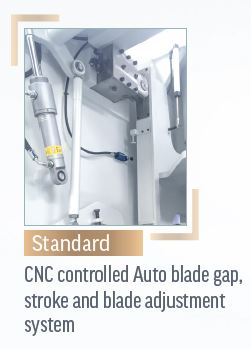

  • CNC-ohjattu Automaattinen teräväli, iskun ja terän säätö
    järjestelmä
  • 1.000 mm NC-ohjattu, ohjelmoitava, moottoroitu
    takavaste
  • 250 mm kurkun syvyys
  • Ohjelmoitava takamvasteen sisäänvetotoiminto
  • Takaosan kääntötoiminto arkeille, jotka ovat pidempiä kuin
    1.000 mm
  • Lisää ohjauspaneelin iskunsäätöä isku/min lyhyiden osien leikkaamisen aikana
  • Siirtopöytä rullapalloilla
  • Yläterässä 2 reunaa / alaterässä 4 reunaa
  • Komponentit, jotka vähentävät huoltotarvetta.
  • Etutukivarret 1.000 mm, viiva-asteikko, T-kanava & kääntö stoppari
  • Etu- ja sivusuojat
  • Valaistu leikkauslinja
  • Etusormensuoja, 1.000mm jossa on swing-up-ominaisuus
  • Jalkapoljin
  • Erikoissuunnitellut kannet liikkuvalla ohjainvarrella
  • Hätäpysäytyspainikkeet

Lisävarusteet

1. Pneumatic Sheet -tukijärjestelmä (tyyppi 1)
2. Pneumatic Sheet -tukijärjestelmä – palautustoiminnolla
lähettäjäominaisuus (tyyppi 2)
3. Kulmaväli 0-180º
4. Pidemmät etulevytuet ja neliövarsi
5. Erikoiskurkun syvyys 500 mm
6. Täyspitkä avattava etusormensuoja
7. Lasersuoja etusormien suojaamiseksi
8. Erikoismetalliterät
9. Laser leikkauslinjaviiva
10. Öljynjäähdytin ja öljynlämmitin
11. Automaattinen tai manuaalinen keskusvoitelu
12. AC jäähdytysyksikön sähkökaappi
13. CNC-ohjatut etuarkinsyöttövarret
14. Takana CE-vaatimustenmukainen lasersuoja
15. Kone ilman erityisiä suunnittelukansia (Kuva
seuraavalla sivulla *)





Videot

Anti Twist järjestelmä estää lyhyiden listojen leikkaamisessa niiden taipumisen tai twistin.
