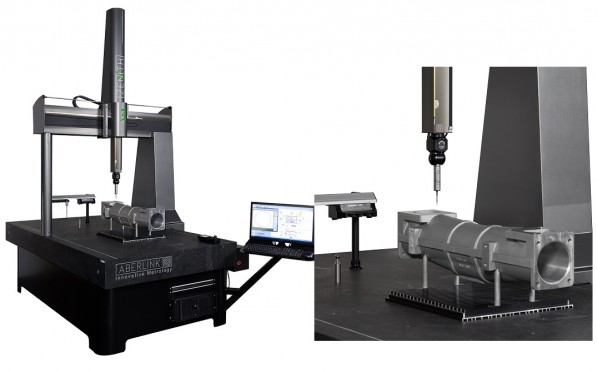

Zenith 3 – mittauskone

Mittauskone ZENITH 3 –

METRIN LEVEILLE KAPPALEILLE KUSTANNUSTEHOKAS MITTAKONE

ZENITH 3  – mittauskone on suunnitteluevoluution tulos palkintoja voittaneesta Zenith too mittauskoneesta. Useimmat suunnittelun parannukset liittyvät koneen  oikeaan pylvääseen ympärillä, joka on suunniteltu huikean suositun Azimuth koneen pohjalta.

Suurempi ilmalaakerien välimatka tuo paremman jäykkyyden ja on parantanut tarkkuutta merkittävästi. Ensimmäisen termin virhe tälle uudelle mallille on mikronin pienempi kuin Zenith too mallissa.

ZENITH 3 mittauskoneen kaikki liikkuvat osat ovat kevyitä ja tämä piirre yhdistettynä hyvään designiin tarkoittaa sitä, että ZENITH 3:ssa on matala inertia (I=m*v) ja siitä syystä optimaaliset kiihtyvyysominaisuudet.

ZENITH 3 mallisarjassa on paras hinta-mittaustilavuus suhde mihin tahansa markkinoilla olevaan mittauskoneeseen verrattuna.

ZENITH 3 mittauskone on täydellinen ja edullisesti hankittavissa oleva mittausratkaisu raskaille ja isoille kappaleille.

Perustamisensa jälkeen 1993 Aberlink on omaksunut useita filosofioita, jotka ovat tehneet vallankumouksen tavassa, jolla uudenaikaisia mittauskoneita nyt valmistetaan.

Ensiksikin Zenith 3-koneen silta on valmistettu kokonaan alumiiniseoksesta. Tällä piirteellä on lukuisia etuja: koneistushinta on pienempi kuin koneissa, joissa silta on tehty graniitista, keramiikasta tai jostain muusta eksoottisesta aineesta. Alumiinisillasta on päästetty jännitykset erittäin pysyvän rakenteen tekemiseksi ja nykyaikaisella laskentakapasiteetilla todellisen virhekartaston tekeminen suuren tarkkuuden saavuttamiseksi on yksinkertaista.

Myöskin,  koska Zenith 3-mittauskone on tehty yhdestä materiaalista, se laajenee ja supistuu muodon mukaisesti lämpötilamuutosten kanssa. Mikäli koneen osat olisi valmistettu eri materiaaleista,  lämpötilan muutos tekisi vääntymiä, ja siten tuottaisi virheitä.  Aberlink tarjoaa ohjelmiston kanssa ”easy-to-use”-lämpötilakompensoinnin.

Kaikki liikkuvat osat ovat kevyitä. Tämä yhdistettynä hyvään suunnitteluun tarkoittaa, että Zenith too -koneessa on matala inertia ja optimaaliset kiihtyvyys ominaisuudet – koneet ovat todella nopeita, jolloin mittausaika lyhenee.

Avainominaisuudet

  • Lyhyin oppimiskäyrä verrattuna mihin tahansa vastaavaan mittauskoneeseen
  • Pienin lattaipinta-ala mihin tahansa vastaavankokoiseen mittauskoneeseen verrattuna
  •  Y-akselin koko valittavissa välillä 1000 mm – 3000 mm
  • Sopii käytettäväksi konepajaympäristössä
  • Vakiona suojaus ympäristön tärinää vastaan
  • Optimoidut kitkavapaat ilmalaakerit, täysialumiininen silta ja graniittipöytä
  • Tuki skannaavalle probelle (SP25)

Lisävarusteet mittauskone

  • RTP20
  • PH10T (TP20, TP200)
  • PH20
  • PH10M (w/SP25)
  • PH6M (w/SP25)
  • Automaattinen lämpötilan kompensointi
  • CCD kamera järjestelmä
  • Kollimoitu taustavalo järjestelmä
  • Käsiohjain

Tekniset tiedot

  • CNC-käyttö
  • Koskettava tai kameramittaus
  • Mittausalueet:
    • X-akseli: 1000 mm
    • Y-akseli: 1000, 1500, 2000, 2500 tai 3000 mm
    • Z-akseli: 600 tai 800 mm
  • Tarkkuudet:
    • TP20 (2.7 + 0.4L/100) μm
    • TP200 (2.6 + 0.4L/100) μm
    • SP25M (2.4 + 0.4L/100) μm
