GAV -AI pohjainen opastus ja verifiointi järjestelmä
AI pohjainen opastus ja verifiointi järjestelmä GAV on mullistava tekoälypohjainen ratkaisu, joka on suunniteltu parantamaan tarkkuutta, tehokkuutta ja jäljitettävyyttä manuaalisissa ja robottiohjatuissa toiminnoissa.
GAV opastus & verifionti
Miksi GAV
- Luo automaattiset työohjeet manuaalisia kokoonpanoja varten
- Operaattorin opastus lisätyn todellisuuden avulla
- Helpottaa operaattoreiden koulutusta
- Osien vaiheittainen verifiointi reaaliajassa
- Tarjoaa ennennäkemättömän jäljitettävyyden
Operaattorin avustaminen
Massatuotannon automaatio on kehittynyt valtavasti viimeisten 50 vuoden aikana, mutta manuaalisten työvaiheiden tukityökalut ovat tuskin muuttuneet.
InspecVisionin Guidance & Verification (GAV) -järjestelmä on suunniteltu ratkaisemaan tämä ongelma.
GAV – tekoälypohjainen opastus ja verifiointi
GAV-järjestelmä näkee 2D-, 3D- ja 4D-muodossa.
Se voi oppia jokaisen työvaiheen seuraamalla operaattorin toimintaa ja luoda työohjeet.
Tämä koulutettu ohjelma voidaan tallentaa uudelleenkäyttöä varten.
Kun operaattorin täytyy toistaa tehtävä, järjestelmä ohjaa häntä projisoimalla lisätyn todellisuuden (AR) työohjeet sekä aikaviivevideon jokaisesta vaiheesta työalueelle.

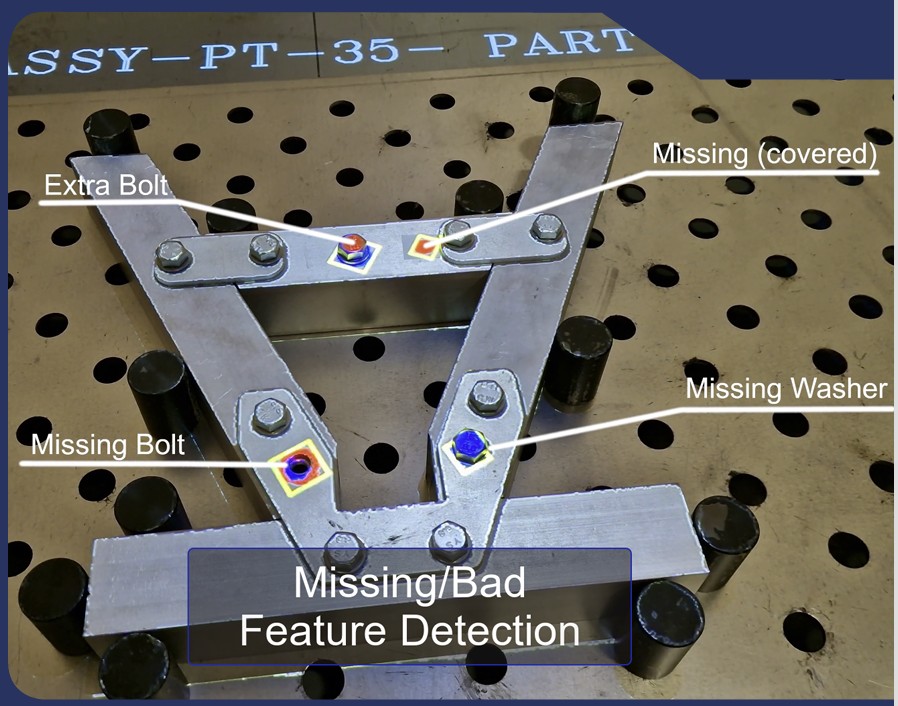

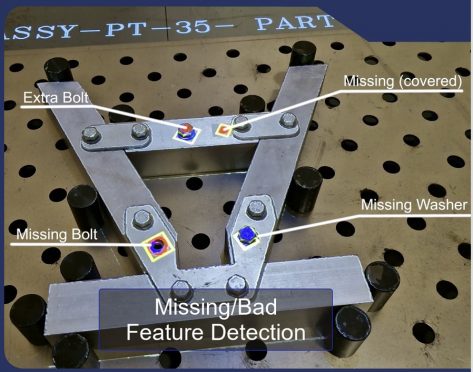

Koska järjestelmä on skannannut jokaisen vaiheen 3D-muodossa, se voi varmistaa, että operaattori on suorittanut vaiheet oikein.
Jokainen toistettu tehtävä voidaan tallentaa 2D-, 3D- ja 4D-muodossa ennennäkemättömän jäljitettävyyden saavuttamiseksi.
Käyttökohteet
Kaikki tehtävät, joilla on kolmiulotteinen (3D) muoto, voidaan käyttää GAV-järjestelmän kouluttamiseen. Tämä mahdollistaa järjestelmän kyvyn ohjata ja tarkistaa myöhemmät manuaaliset työvaiheet. Esimerkkejä: Hitsaus, Piirilevyt (PCB), Ohutlevykiinnikkeet, Johdinsarjat, Yleiset kokoonpanotehtävät
Manuaalinen ja robottihitsaus: GAV-järjestelmä voi ohjata ja tarkistaa hitsausjigin tai -kiinnittimen sekä osakomponenttien muodon, sijainnin ja asennon. Se varmistaa myös hitsauspisteiden tarkkuuden ja hitsaushelmen syvyyden.
Ohutlevykiinnikkeet: GAV-järjestelmä voi validoida osan ja varmistaa, että oikeat kiinnikkeet on asetettu oikeisiin paikkoihin.
Käyttö
GAV-järjestelmä voidaan asentaa yläpuolelle tai sijoittaa niin, että se näkee työpisteen, alueen tai pöydän, jolloin se voi ohjata ja tarkistaa kyseisessä tilassa suoritettavat tehtävät.
Siirrettävyyttä vaativiin sovelluksiin, kuten lentokoneen sisustuksen kokoonpanoon, järjestelmä voidaan kiinnittää jalustaan.
GAV – Tekoälypohjainen opastus ja verifiointi

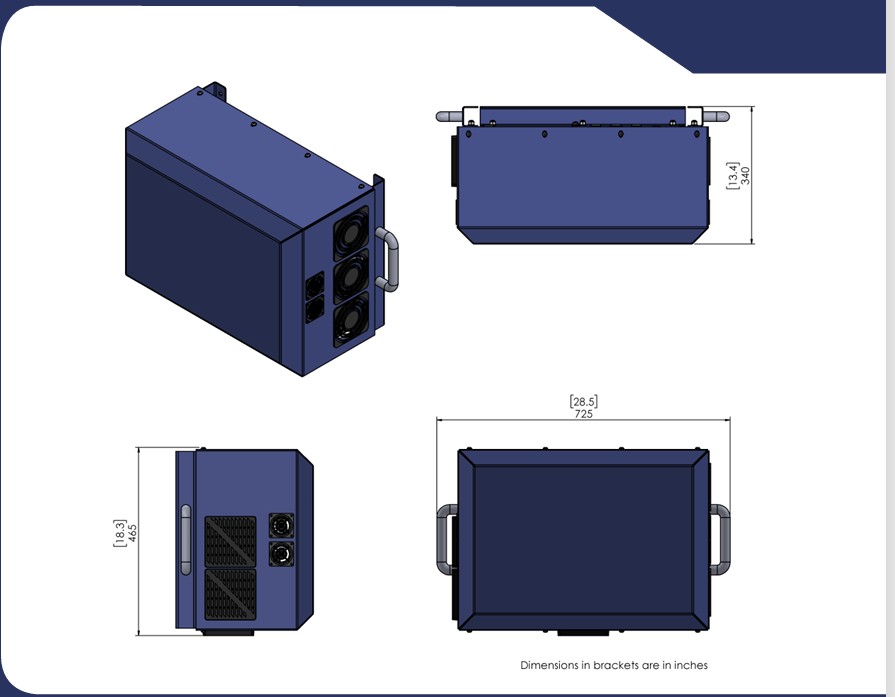

Järjestelmä on itsenäinen yksikkö, joka sisältää projektorin, kameran ja tietokoneen. Siinä on omat liitännät virtaa, verkkoa, HDMI:tä ja USB:tä varten.
Helppokäyttöisyyden takaamiseksi suurin osa toiminnoista ja vuorovaikutuksesta tapahtuu mukana tulevalla jalkapolkimella.
Ohjelmointia varten voidaan käyttää näppäimistöä, näyttöä ja hiirtä, mutta myös tabletti, joka on langattomasti yhteydessä tietokoneeseen, soveltuu käyttöön.
Vaikka järjestelmä voidaan kouluttaa CAD-datan avulla, tämä ei ole suositeltu toimintatapa.
Tekniset tiedot
Tilavuustarkkuus:
0,2 mm – 0,075 mm riippuen tehdasasetuksista
Komponentin koko:
(Suurin yksittäinen skannausalue)
1800 mm (X) × 1100 mm (Y) – 500 mm (X) × 310 mm (Y) riippuen tehdasasetuksista
