Sipcon video & koskettava

Videomittausjärjestelmä, CNC-videomittauskone, jossa optiona kosketuspää ja laser

  • Erittäin tarkka metallinen runko ja pylväs
  • Superior mittaus ja toistotarkkuus pienitoleranssisissa mittauksissa
  • Automaattinen video reunan havainnointi
  • Suuriresoluutio parafocal zoom linssi.
  • Flat Field high resoluutio optiikka terävien yhtenäisten kuvien saamiseksi
  • Ainutlaatuisen hyvä valaistuksen joustavuus
  • Voimakas, joustava ohjelmisto ohjelmointiin
  • Kehittynyt mekaaninen suunnittelu tuo nopeuden ja tarkkuuden
  • Manuaali käyttö pikaliikkeillä

ERITTELY
Malli No: SVI-5300-
CNC-V
SVI-5300-
CNC-VT
SVI-5300-
CNC-VTL
Ohjelmisto IK 5000 / MSU3DPRO / M3
Mittausalue 250 X 150 X 200 mm
Vaihtoehtoinen mittausalue X-Axis 500mm asti, Y-Axis 400mm asti, Z-Axis 300mm asti
Resoluutio 0.005 / 0.001 / 0.0005 / 0.0001mm
Lineaarinen tarkkuus (3+L/200) micron
Toistettavuus +/- (0.002mm)
Näköjärjestelmä 1/3″ High Resolution CCD Camera
Suurennos Optinen suurennos 0.7X – 4.5X & suurennos näytöllä 35X – 225X
Reunan tunnistus Vakio
Vaihtoehtoinen hardware PC + 19″ TFT Monitor
Pinnan valaisu Fibre Optic / LED
Ääriviivan valaisu Halogen Lamp /LED
Käyttö Manuaalinen & CNC
Runko, taso & pylväs Graniitti
Suurin kuorma 30 kg
Virtalähde 220-240 V + /-5%, 50/60 HZ
Liikkeen ohjaus: Joystick Vakio
Ohjelmoitava valon säätö Optio
Epälineaarinen virheen korjaus Optio
Autofocus Optio
Koskettava mittapää X Renishaw MCP/ MH20i Renishaw MCP/ MH2Oi
Laser-mittapää X X Conoprobe

Videomittausjärjestelmä, manuaalinen, videomittauskone koskettavalla optiolla

  • Erittäin tarkka metallinen runko ja pylväs
  • Superior mittaus ja toistotarkkuus pienitoleranssisissa mittauksissa
  • Automaattinen video reunan havainnointi
  • Suuriresoluutio parafocal zoom linssi.
  • Flat Field high resoluutio optiikka terävien yhtenäisten kuvien saamiseksi
  • Ainutlaatuisen hyvä valaistuksen joustavuus
  • Voimakas, joustava ohjelmisto ohjelmointiin
  • Kehittynyt mekaaninen suunnittelu tuo nopeuden ja tarkkuuden
  • Manuaali käyttö pikaliikkeillä

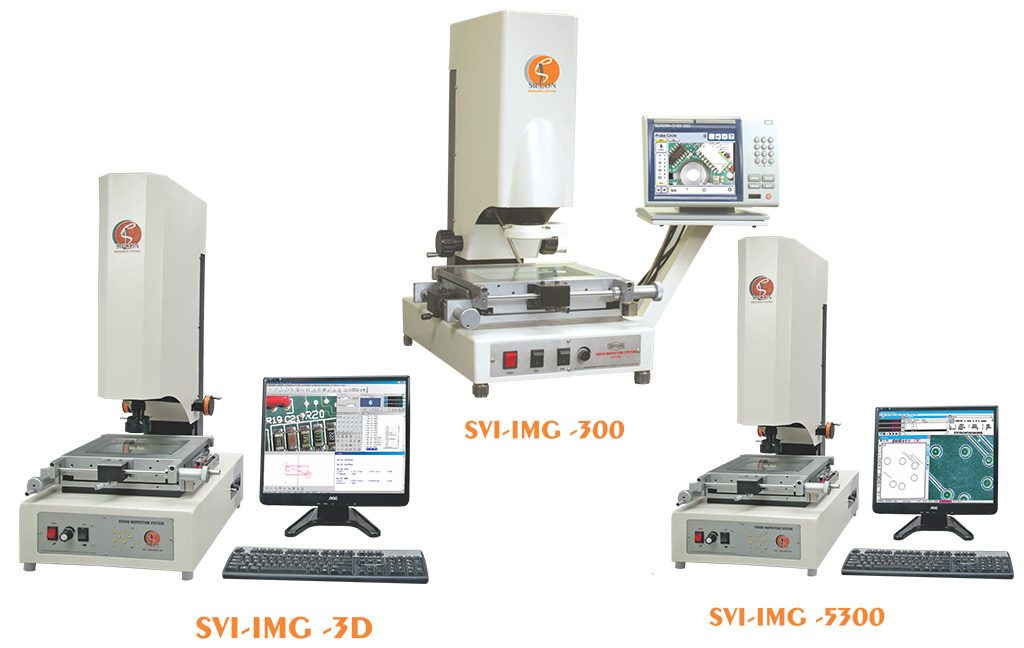

svi-img sarja, manuaalinen liike

ERITTELY
Malli No: SVI-IMG-300 SVI-IMG-3D SVI-IMG-5300
Ohjelmisto QC-300 MSU-3DPro QC-5300
Vakio mittausalue 150mm X 100mm X 100mm
Optionaalinen mittausalue X-Axis aina 500mm, Y-Axis aina 400mm, Z-Axis aina 300mm
Resoluutio 0.005 / 0.001 / 0.0005 / 0.0001 mm
Lineaari tarkkuus (3+L/200)mikronia
Toistettavuus +/- (0.002) mm
Näköjärjestlemä 1/3″ High Resolution CCD kamera
Suurennos Optinen suurennos 0.7x – 4.5x & monitorissa 35x – 225x
Video reunan havainto vakiovaruste
Vaihtoehtoinen hardware PC + 17″ TFT Monitori
Pinnan valaisu Fibre Optic / LED
Ääriviivan valaisu Halogen Lamppu / LED
Käyttö Manuaalinen pikavapautus nupilla
Runko taso & pylväs Metallirunko
Suurin kuorma 15 kg
Virtalähde 220-240 V + /- 5%, 50/60 HZ
Liikkeen ohjaus: Joystick Optional
Ohjelmoitava valon ohjaus Optional
Koskettava mittapää Optional
Ei-Lineaari virheen korjaus Optional Vakio Optional



LISÄVARUSTEET

svi-img lisävarusteet
