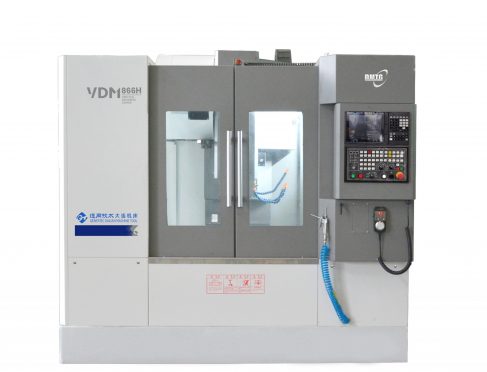

Koneistuskeskus alumiinille VDM866H| DMTG

Nopeaa alumiini koneistusta

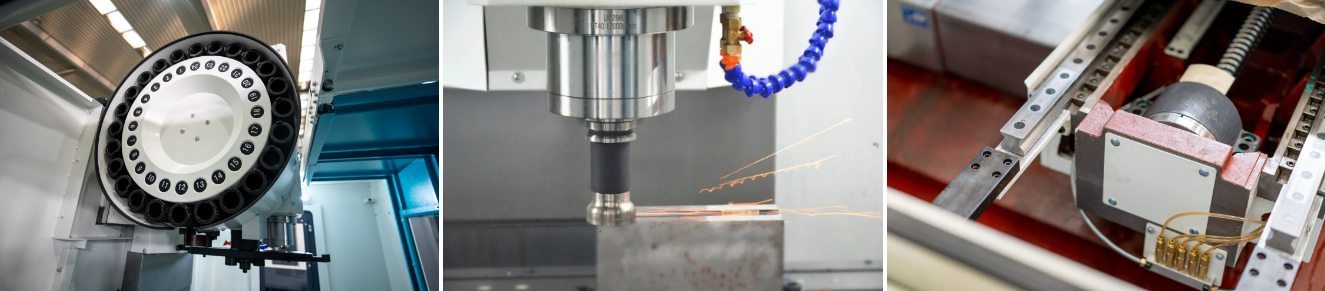

Uuden sukupolven supernopeaa koneistusta edustava VDM866H-pystykarainen koneistuskeskus on suunniteltu tehokkuutta ja tarkkuutta vaativiin sovelluksiin. DMTG:n kehittämä kone hyödyntää suurta Y-mittaa, joka mahdollistaa myös suurikokoisten kappaleiden työstön. Sen erityisominaisuuksiin kuuluvat tehokas lastunpoistojärjestelmä, automaattinen 24-paikkainen työkalunvaihto sekä suoravetoinen kara, joka toimii nopeudella 12 000 rpm tai 15 000 rpm. VDM866H sopii monipuolisten komponenttien käsittelyyn eri teollisuudenaloilla, ja erityisesti alumiinin koneistus on sen vahvuus.

DMTG:n erityisesti alumiinin koneistukseen suunnitellulla pystykaraisella koneistuskeskuksella suoritat koneistus operaatiot, kuten jyrsinnät, poraukset, kierteitykset sekä kalvaukset nopeasti ja tehokkaasti. Tämä pystykarainen koneistuskeskus tarjoaa laajennusta tuotannon automatisointiin, luotettavuutta, yksinkertaisen ja intuitiivisen käyttökokemuksen sekä esteettisesti miellyttävän koneen muotoilun.

VDM866H-pystykarainen koneistuskeskus soveltuu monipuolisiin koneistusprosesseihin, kuten tarkkuuskomponenttien valmistukseen, muottien työstöön ja metalliosien viimeistelyyn. Sen nopea suoravetokara ja rullalaakerointi takaavat erinomaisen pinnanlaadun ja tehokkuuden. Koneen vakaa rakenne minimoi värinät, mikä parantaa työstötarkkuutta ja tuotannon luotettavuutta. Tämä tekee siitä ihanteellisen ratkaisun vaativiin teollisuussovelluksiin, kuten autoteollisuuteen, ilmailuun ja koneenrakennukseen.

Ohjaus

FANUC 0i-MF Plus -ohjaus on suunniteltu erityisesti jyrsintäsovelluksiin, tarjoten tarkkuutta ja tehokkuutta tuotantoon. Se tukee jopa 11 ohjattua akselia ja 4 karan akselia, mikä mahdollistaa monimutkaiset koneistusprosessit. Fast Cycle Time Technology -ominaisuus vähentää sykliaikaa ja parantaa pinnanlaatua, mikä takaa nopeamman ja laadukkaamman työstön.

Ohjausjärjestelmän intuitiivinen käyttöliittymä tekee siitä helppokäyttöisen, ja mukautettavat näytöt voidaan räätälöidä koneistustarpeisiin.

VDM866H avainominaisuudet:

  • Ohjausjärjestelmä: Fanuc 0i MF(5) Plus
  • Runko: Erittäin luja tasapainotettu valurautarunko
  • Lastunpoisto: Integroitu lastujen poisto järjestelmä
  • Kara: Suoravetoinen 12000-15000 rpm kara
  • Työkalunvaihto: 24 paikkainen työkalumakasiini
  • Liikkeet: Servomoottorit, kytkettynä suoraan ylimitoitettuihin, tupla esijännitettyyn kuularuuviin (φ40×16)
  • Johteet: Lineaarijohteet rullalaakereilla
  • Pikaliikkeet: Pikaliikenopeus 48 m/min
  • Jäähdytys: Karan sumujäähdytysnestejärjestelmä





Valinnaiset lisävarusteet

  • 15000 RPM suoravetokara
  • Karan läpijäähdytysjärjestelmä
  • 11/15 kW karamoottori
  • Integroitu spiraalilastukuljetin
  • Ulkoinen ketjutyyppinen lastukuljetin
  • Automaattinen etuturvaovi
  • Työstökoneiden puhdistusvesipistooli
  • Öljysumun kerääjä
  • CNC-pyöröpöytä
  • Sähkökaapin ilmastointi

ALKAEN TARJOUSHINTAAN € 52 500,-
ALV 0%

Valmistajan sivut

Tutustu myös:

EDGECAM

Tekniset tiedot

VDM866H Yksikkö Selite
Työpöydän koko (L x W) mm 1000X500
Max. kuorma kg 600
T-ura(Määrä*Leveys* Mitta) mm 5X18X100
X/Y/Z- akseli liikkeet mm 820/600/600
X/Y/Z- akseli johteet  Lineaari pyöröjohteet
X/Y/Z- pikaliikkeet m/min 48/48/48
Max. Leikkuusyöttö m/min 10
Karan teho kw 7.5/11
Max. Karan pyörimisnopeus r/min 12000 (Suoraveto)
Työkalumakasiini 24T / Käsivarsi
X/Y/Z- akselin paikoitustarkkuus mm 0.006/0.006/0.006
X/Y/Z- akselin toistotarkkuus mm 0.004/0.004/0.004
CNC controller MITSUBISHI / FANUC
Ulkomitat(L x W x H) mm 3165*2280*2818
Machine weight kg 5800
