SHINZAWA Poraus- ja kierteityskeskus

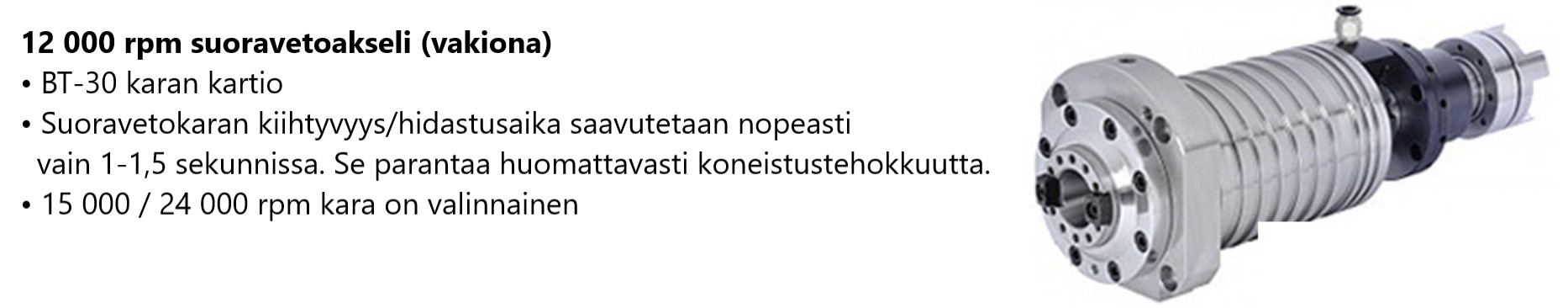

Taiwanilainen huippuluokan poraus- ja kierteityskeskus yhdistää suuren nopeuden ja maksimaalisen vakauden ominaisuudet. Konesarja käyttää parannettua rakennesuunnittelua varmistaakseen parhaan dynaamisen ja staattisen vakauden koneistuksessa. DT koneet on varustettu 12 000 rpm:n nopealla karalla yhdistettynä 48 m/min nopeaan liikenopeuteen kaikilla kolmella akselilla, seikka, joka integroi optimaalisesti suuren nopeuden, suuren tarkkuuden ja korkean hyötysuhteen.
Koneella voit suorittaa sekä poruakset ja kierteitykset, mutta myös kevyt koneistus onnistuu DT-sarjan koneilla. Ihanteellinen valinta tehokkaaseen poraukseenn ja kierteitykseen.
Poraus- ja kierteityskeskus ominaisuudet
Täydellinen rakenteellinen jäykkyys
- Vakaa matalapainoinen konepohja tarjoaa vankan perustan koko koneelle. V-muotoiset sisärivat tarjoavat pitkäkestoisen dynaamisen ja staattisen tarkkuuden.
- Erittäin leveä jänneväli lineaarijohtimien välillä osoittaa poikkeuksellista vakautta vaimentaa leikkausvärähtelyä; vapaa ylitysongelmista.
- Kaikki rakenneosat on valmistettu korkealujuisesta FC-300 valuraudasta, joka on jännitysvapaa ja muodonmuutosvapaa.
- Laatikkotyyppisessä rakenteessa on muodonmuutos- ja taipumisenesto.
- A-muotoinen konepylväs tukee lujasti ATC-yksikköä ja päätukea. ja seon suunniteltu pystyy käsittelemään leikkausvoimaa aksiaalisesta ja säteen suunnasta.

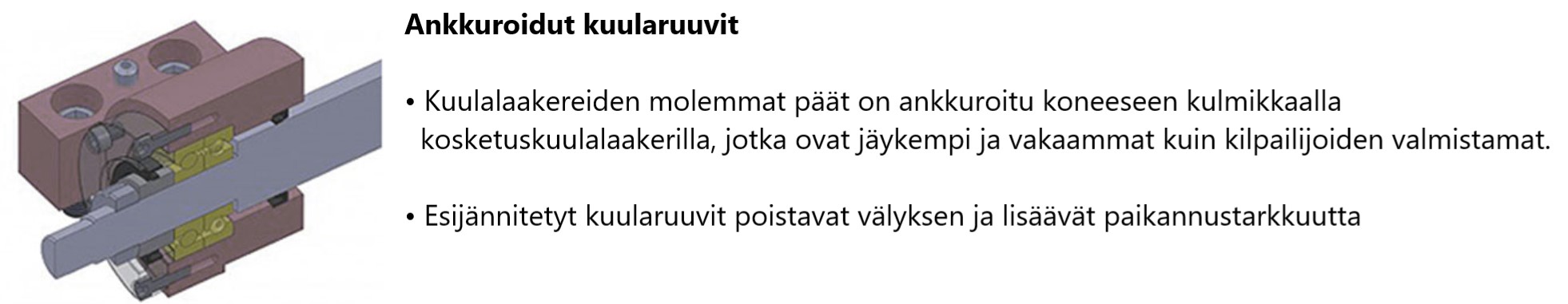

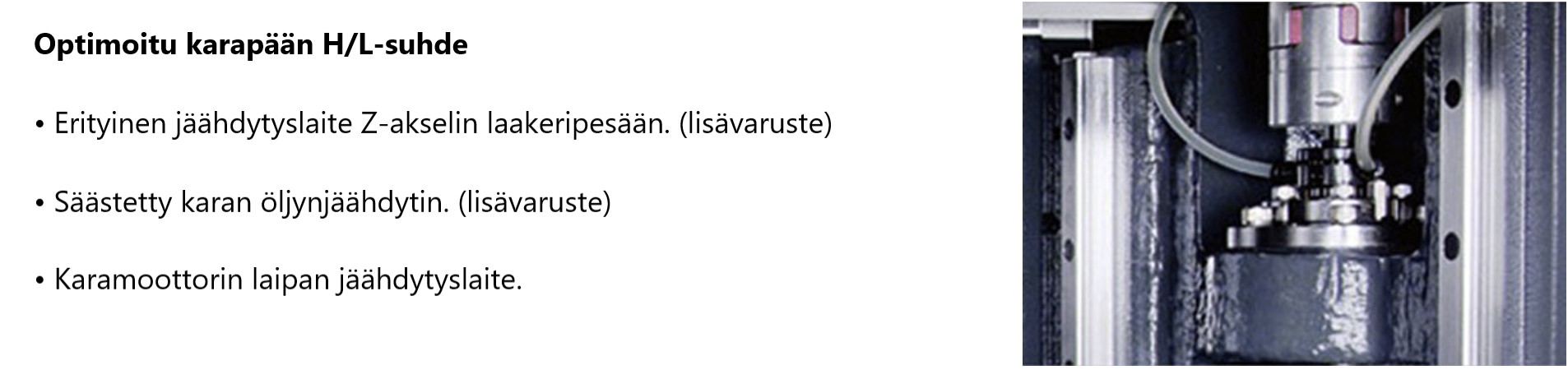

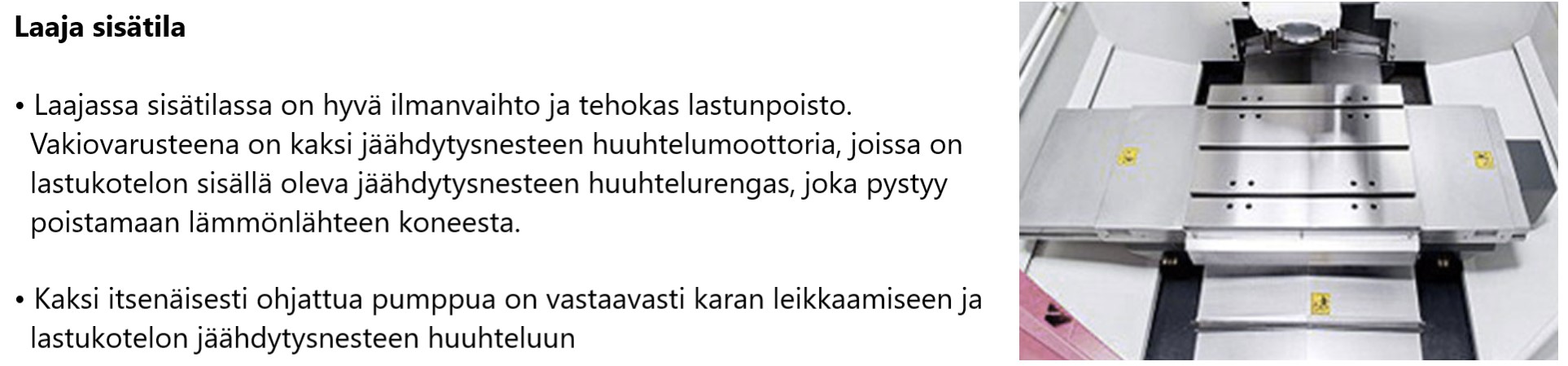

Koneen rakenne
VAKIOVARUSTEET
- Kiinteä kierteitys
- Karan ilmapuhalluslaite
- Täysin suljettu roiskesuoja
- Lämmönvaihdin sähkökaappiin
- Automaattinen voitelujärjestelmä
- Jäähdytysjärjestelmä ja jäähdytysnestesäiliö
- Työvalo
- Perustuspultit ja blokit
- Työkalulaatikko työkaluineen
- Käyttö- ja huoltokäsikirja
- Jäähdytysnesteen huuhtelulaite
- Huuhtelupistooli
LISÄVARUSTEET
- Suoraveto 15 000 / 24 000 rpm
- kara Mitsubishi
- Y-akselin takapuolen lastukuljetin
- Y-akselin takapuolen ruuvityyppinen lastukuljetin
- Karan jäähdytysjärjestelmä
- 4. akselin pyöröpöytä
- Muuntaja
- Jäähdytysneste karan läpi
- Työkalun pituuden mittaus
Tutustu myös:
Tekniset tiedot
| Yksikkö | SV- 50DT | SV-65DT | |
| LIIKE | |||
| X akseli | mm | 500 | 650 |
| Y akseli | mm | 430 | |
| Z akseli | mm | 340 | |
| Karan nokasta pöytään | mm | 150 ~ 490 | |
| TYÖPÖYTÄ | |||
| Pöydän koko | mm | 550 x 400 | 750 x 400 |
| T- ura (W x No. x P) | mm | 14 x 3 x 125 | |
| Max. kuorma | kg | 250 | |
| KARA | |||
| Suurin karanopeus | rpm | 10000 (Fanuc), 12000 (Mitsubishi) | |
| Käyttö | Suoraveto | ||
| Moottorin teho | kW | 3.7 / 5.5 | |
| Karakartio | BT – 30 | ||
| SYÖTTÖNOPEUS | |||
| Pikaliike X/Y/Z | M/min | 48 / 48 / 48 (Mitsubishi) | |
| 36 / 36 / 36 (Fanuc) | |||
| Suurin syöttö | M/min | 12 | |
| Servomoottorit X/Y/Z | kW | 1.5 / 1.5 / 2.0 (Mitsubishi) | |
| 1.2 / 1.2 / 1.8 (Fanuc) | |||

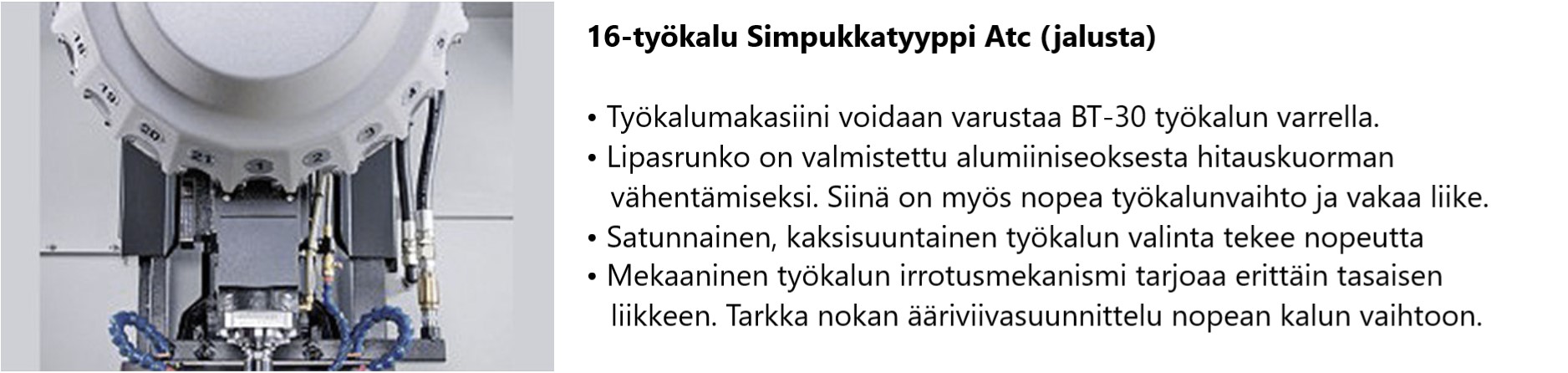

| AUTOMAATTINEN TYÖKALUNVAIHTAJA | |||
| Työkalujen määrä | pcs | 16T (21 T) | |
| ATC tyyppi | Clam type | ||
| Max. tkal. halk. (w/ viereinen) | mm | Ø100 | |
| Suurin kalun pituus | mm | 200 | |
| Suurin kalun paino | kg | 3 | |
| MUUT | |||
| Tehon tarve | kva | 15 | |
| Koneen mitat (L x W x H) | mm | 1650 x 2575 x 2410 | 1900 x 2575 x 2410 |
| Koneen paino | kg | 2850 | 3000 |
