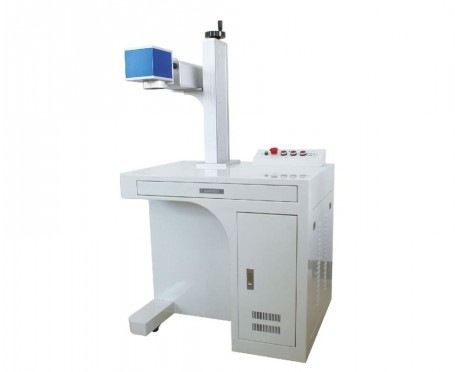

F 30 merkkauslaseri IPG kuitulahteellä

Merkkauslaseri



F 30
laseriteho 30 W
Laserivalmistaja IPG saksa mm
Galvo pään kaiverrusalue 110×110 (optio 150×150; 200×200; 300×300) mm
Liikkeet Galvo kW



PERUSTIEDOT:

Kuitulaser merkintä tekniikka on yksi suosituimmista ja turvallisimmista tavoista yhdessä n Galvo pään kanssa merkitä ja kaivertaa metalleja, teollisia muoveja, elektrolevyjä, metalli pinnoitettuja materiaaleja, kumeja, keramiikkaa jne.

Merkkauslaseri

IPG kuitulaserilal voi merkata erialisia materiaaleja

F – sarjan koneen ominaisuudet:

 F-sarjan kuitulaseri merkkauslaseri on uuden sukuoplven merkkauslaseri, jonka valmistuksessa on käytetty viimeisintä teknologiaa ja korkealuokkaisia komponentteja.

Erinomainen merkinnän laatu syvyydessä, pehmeydessä ja tarkkuudessa saavutetaan käyttämällä korkealaatuisia 30W:n IPG laseri lähdettä joka sallii ja mahdollistaa valvomattomaan käyttöiäksi jopa n . 50000 tuntia.

Erityinen Ohjaus-ohjelmisto on ntistä helpompi käyttää . Perustoiminnot ovat käyttäjän saatavilla ja niihin kuuluu mahdollisuus suoraan tiedoston tuonti muodossa Coreldraw , AutoCAD , Photoshop ja PLT , PCX , DXF , BMP ; SHX tai TTF . Ohjelmisto tarjoaa mahdollisuuden suorittaa merkinnän sarjana käyttäen numerosarja , eränumerot , päivämäärät , sekä muut.

GALVOpää on pää, joka ohjaa lasersädettä kahdella eri peililla mikroservojen avulla. GALVO koneessa ei ole liikkuvia osia vaan Galvopään peilit taivuttavat laserisädettä haluttuu kohtaan ja hyvin nopeasti. Perinteiseen lentävään optiikkaan verrattuna GALVO pää on satoja kertoja nopeampi. 30W teholla saadaan noin maksimissaan 5 mm syvyys ja jos optiona on isompi alueita, niin silloin optiikan on oltava kauempana ja toisaalta reunoilla teho ei ole enää yhtä suuri kuin pienempi apuisessa galvopäässä. Kuitulaseri yhdessä Galvopään kanssa merkkkaa konekylit ja RF ja viivakoodit sekunneissa.

TEKNINEN ERITTELY:

Malli ja Koko Yks. F 30
Suurin laseriteho W 30
Laserin tyyppi ja valmistaja Kuitulaseri / IPG
Merkkausalue mm 110×110(opt. 300×300)
Suurin työkappaleen korkeus mm
Merkintä mahdollisuus Numeroita, kirjaimia , merkkejä , grafiikkaa , viivakoodeja jne
Laserin aallonpituus nm 1064
Merkkausnopeus mm/s < 8000
Pienin merkkikoko mm
Pienin viivan paksuus mm 0,01
Suurin kaiverrussyvyys mm 0,1 – 5 riippuen materiaalista
Liikepää Galvo
Virtalähde 230V/50Hz
Tehontarve W 1200
Merkkasu/kaiverrusohjelmisto EZCAD
Koneen koko mm
Paino kg n 220



LAITTEISTO:

  •  Lisenssi ohjelmistoon EZCAD
  • Kuitulaseri IPG 30W
  • PC jossa Windows
  • Galvopää työalueella 110x110mm plus manuaalinen korkeussäätö
  • tekniset manuaalit ja CE-merkki ja CE suoja
  • Hinta:               € 19.000,- alv 0%

OPTIOT HINTA
Pyöröpöytä lieriönosien kaiverrukseen, halkaisija on   8-80mm ja ohjausta ei tarvitse muutta € 1 200
50 w IPG vaihto € 10.000,-
Muutetaan työalue 200x200mm
Muutetaan työalue 300x300mm € 1 000
Erilaisia laserlähteitä pyydettäessä
