PARKER Alumiinisaha

Alumiinisaha on perustyökalu alumiiniprofiilin koneistajalle.

Syöttölaitteellinen alumiinisaha CE-merkillä ja suojila on PARKER yhtymän perustuote. Parker on erikoistunut  ikunnan ja ovien karmien ja itse ikkunoiden ja ovien valmistukseen kuin myös parvekelasitusten alumiiniporfiilen tekemiseen.

90 asteen perusahasta on kolme mallia, 500C, 600C ja 500B. 500 ja 600 ovat sahanterän halkaisija millimetreissä ja vastaavasti B mallissa kertasyöttö pituus on lyhempi kuin C mallissa.

650 malli on CNC jiirisaha syöttölaitteella monipuoliseen perusleikkaamiseen.

LJMJ-CNC-500B on perussaha

500B saha

Koneella on laaja sahausalue ja sitä käytetään alumiiniprofiilien ja muoviprofiilien automaattisyöttö sahaukseen. Kone on tehokas ja tarkka suurtuotantosaha. Alumiinisaha sahaa automaattisesti ja laskee kappaleet. Virran kytkeytyessä pois päältä pitävät puristimet kiinni profiileista suojaten käyttäjiä. Profiilin automaattisyöttö on servomoottorilla ja kuularuuvilla. Koneen mukana toimitettava sahanterä on tyyppiä WEMARO, servo ja PLC Omron ja kosketusnäyttö Eview ja johteet HIwin. Mukana sahassa oheinen  3 m pitkä rullapöytä.

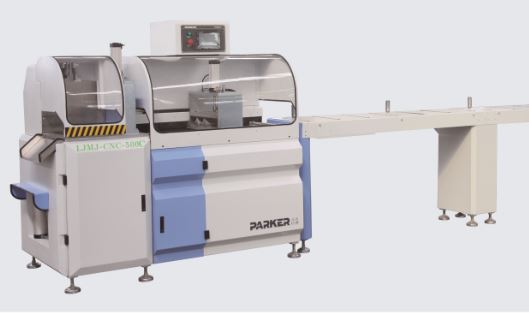

LJMJ-CNC-500C on pitempi syöttö ja raskaampi käyttö

saha metrin syötöllä

500C alumiinisaha

Raskaaseen tuotantokäyttöön tarkoitettu saha, jolla on laaja leikkausalue. Mukana toimitetaan oheisen kuvan mukainen 4 m syöttöpöytä, johon voi laittaa myös mekaanisia takastoppareita.Eero B malliin on pidempi syöttömatka ja PLC ja näyttötekniikka ovat Schneider merkkiset. Lisävarusteena kertasyöttöpituuden voi ottaa 5-2000 mm.

LJMJ-CNC-600C on isommalle profiilille

Kuten 500C mutta 600 mm terän ansiosta profiili on isompi.

LDJ-CNC-650 Jiirisaha automaattisella profiilin syöttölaitteella

alumiinisaha jiiri sellainen

Jiirisaha syöttölaitteella

650 any angle saw eli jiirisahan ohjausjärjestelmä käyttää Schneider (Ranska) komponentteja. Alumiinisahan Suojat ovat tehokkaat ja CE yhteensopivat ja sopivat laajaan tuotantokäyttöön. Servomoottorilla kääntyvä terä kääntyy mihin tahansa kulmaan välillä -45° ~ 45° 0,01° välein ja sahan mukana toimitetaan  profiilin automaattinen syöttölaite, profiilin tuki varsi (Eurooppalainen design), servo moottori käyttö syöttöliikkeelle kuularuuvin kanssa. Suurin syöttö 3000 mm..















Tekniset tiedot

Tekniset tiedot LJMJ-CNC-500B

  • Jännite /teho  380V/50Hz/2,6 kW
  • Pyörimisnopeus 2840 r/min
  • Paineilma 0.5-0.8MPa
  • Ilman kulutus 150 L/min
  • Terä Ø500*4.4*Ø30*Z=120
  • Syöttöliikkeen nopeus 0-3 m/min
  • Terän kierrosnopeus 2800rpm
  • Sahaus pituus 5 -700 mm
  • Sahaus leveys Max. 140mm
  • Sahaus korkeus   Max. 140mm
  • Pinnan tasomaisuus  ±0,1 mm
  • Pinnankarheus  Ra 12.4 µm
  • Mitat 1500*1600*1600mm
  • Paino  800kg

LJMJ-CNC-500C Tekniset tiedot

  • Sahaus leveys Max. 300mm
  • Sahaus korkeus Max. 150mm
  • Terämoottorin teho 3.0kw
  • Terän kierrosnopeus  2800rpm
  • Terän D500*4.4*30*Z120
  • Virtalähde 380V 50Hz
  • Syöttöliike pituus 5-800mm
  • Modifioitu (optio)5-2000mm
  • Painilma 0.5-0.8MPa
  • Mitat 2500*1300*1700mm
  • Paino 800kg

Tekniset tiedot 650 jiirisaha

  •  Virtalähde 380V 50Hz
  • Moottoriteho 3.0kW + 1,5 kW + 0,75 kW
  • Terän kierrosnopeus 2800 rpm
  • Painilma 0.5-0.8MPa
  • Syöttöliike pituus  3000mm (kerralla)
  • Sahaus leveys x korkeus 200 x 200mm (45°), 150 x 420 mm
  • Terän Ø650/Ø500 x Ø38,5 x 140z
  • Mitat (tuki varrella) 5000*1200*1900mm
  • Paino   1.800kg
  • Sahaustarkkuus ±2” (±0,02 mm noin)
  • Sahauskulma  -45° – +45°
  • Pienin kulma-askel 0,01° => ohjelmoitavissa 44.01 44,02 jne kulmat
  • Pienin ohjelmoitava pituus 0,1 mm, syöttöliike voi olla 1,1 mm, 1,2 mm, 1,3 mm
