MINI KING SILTA TYYPPINEN CNC POLTTO-, PLASMALEIKKAUSKONE

Plasma

MINIKING plasma- japolttoleikkauskone

Tekninen erittely – ZZ-2540G-ST2 plasma- ja polttoleikkauskone

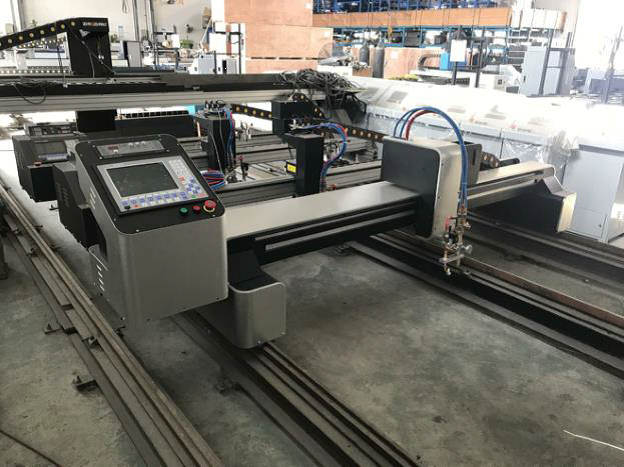

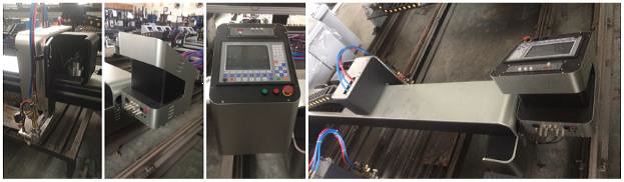

MINIKING plasma eri suunnista



  1. Plasma koneen kukin jalka on 14 mm Q345B teräskonstruktiota. Rakenne tukee konetta hyvin ja on stabilii koneen liikkuessa eteen taakse nopeasti.
  2. Silta on tehty alumiiniyhdisteestä pursottamalla. Profiilin muoto tekee rakenteesta jäykän ja tukevan sekä tulevaisuudessa helpon modifioida ja päivittää konetta.
  3. Sillan takaosa on taivutettua 45x terästä, joka jäykistää rakennetta ja tekee koneesta kaksi siltaisen ja tämä alumiinin ja teräksen yhdistelmäsilta toimii upeasti.
  4. Kone toimitetaan vakiona CNCUT-10A 10 tuuman värinäytöllä olevalla ohjauksella ja ZZ-PTHC plasman korkeuden seurantayksiköllä. Koneessa on sekä polttoleikkaus että plasmaleikkaus toiminnot. Kokoja on erilaisia valittavana.

 Koneen tiedot:

Tehokas leikkaus leveys 2000 mm (silta on 2500 mm)
Tehokas Leikkaus pituus 3000 mm (radan pituus 4000 mm)
Plasman leikkaus kapasiteetti Riippuu valitusta plasma lähteestä
Koneen liikenopeus 0 – 6000 mm/min
CNC työkalun tyypi ja määrä 1 työkalu palsman korkesuseurannalla ja polttoleikkauslaitteella (autosytytyslaitteella)
Työkalun nostomatka ≤ 150 mm
Koneen tarkkuusstandardi JIB/T5102-1999
Koko koneen piirtämistarkkuus ±0,2 mm
Piirtämistarkkuus oikean puoleisen kuvan mukaan)Koko 1000╳1000mm

Piirtonopeus 500-800mm/min

Nopeuden tarkkuus ±5%
Syöttövirta Ykis vaihe 240V 1500W

+ 3-vaihe AC400V plasmalähteelle

Työskentelytarkkuus ±0,2 mm/metri
Liekki (kaasu) leikkauspaksuus Läpäisykapasiteetti: 5-60 mm

Reuna-aloitus: 5-120 mm



Peruskomponentit ja erittely

  1. ZZ-2540G-ST2   kone    1 setti Alumiini siltadesign
  2. Dual drive molemminpuuolinen käyttölaite
  3. Kiskojen väli Y-akseli 2500 ㎜ tehokas leikkausleveys 2000mm
  4. Y kaslein kiskon pituus 4000 ㎜ tehokas leikkasupituus 3000mm
  5. X akseli käyttö 1 setti 86 series step motor ajurilla ja alennusvaihteella
  6. Y akseli käyttö 2 setti 86 series step motor ajurilla ja alennusvaihteella
  7. Z akseli käyttö 1 setti askelmoottori nostolaitemoottori
  8. Moottorit ja kaapelit 3 settiä askelmoottorin suojatut kaapelit
  9. Alennusvaihde 3 settiä saksalaista merkkaki, tehty Kiinassa
  10. CNC ohjaus 1 setti CNCUT-10A 10 tuuman ohjaus
  11. X ja Y akselin kaasun ja kaapeleille 2 settia raskasta kaapelitelaketjua
  12. Säköiset kaasun ohjausventtiilit 2 settiä Taiwan ja Korea putket
  13. X akselin lineaarijohteet 2 settä ZHAOZHAN
  14. Y akslein kisko 2 settia, 2m/setti, T90 High definition heavy duty railway
  15. Voimansiirto (hammastanko ja pyörät) 3 settiä ZZ
  16. CNC X –akselin työkalu 1 setti ZZ
  17. CNC nostolaite 1 setti ZHAOZHAN
  18. Ohjaus kabinetti, sähkökaappi 1 setti, komponentit OMRON, SIEMENS, wire terminal connector SCHNEIDER
  19. Etäisyyden rajoituslaite 4 settiä ZHAOZHAN
  20. Leikkasu mode 1 setti Plasma ja Flame cutting
  21. Ohjauksen ohjelmisto 1 setti FLSK
  22. Nestaus ohjelmisto 1 setti FASTCAM STANDARD VERSION
  23. Polttoleikkauspoltin 1 setti Longteng
  24. Plasma lähde 0 kpl setti 0
  25. Plasma THC korkeusdenseuranta 1 setti ZZ-PTHC
  26. Läheissyys paikan laite 1 setti ZHAOZHAN

CNCCUT-10A CNC ohjaus:

Poltteoleikkaus ohjaus

Plasma CNC ohjaus



Järjestelmän kuvaus



Tämä järjestelmä on kaksiakselinen digitaalinen ohjaus poltto- ja plasmaleikkauskoneelle.

Järjestelmän konfiguraatio



  • Näyttö: 10.4 inch 800*600 high resolution LCD screen, 260,000 color LCD
  • CPU: Industrial grade ARM9 chip
  • Tiedosto muisti sähköinen levy 1G
  • Muisti: 256M
  • Ulkoinen interface: USB
  • Näppäimistö: PCB foil näppäimistö, PS2 interface. Import Omron button
  • Runko: Suojattu teräsrakenne, anti-electromagnetic radiation, anti-interference, anti-static

Järjestelmän ominaisuudet



  • 2 kpl ohjattua akselia
  • Ohjauksen tarkkuus: ± 0.001mm
  • Koordinaatiston alue: ± 99999.99mm
  • Max pulse frequency: 200KHz; maximum operating speed: 15m/min
  • Max ohjelman rivejä: 150,000 lines
  • Max yhden ohjelman koko: 6M
  • Time class resoluutio: 10ms
  • System työteho: DC +24V DC power input
  • System ympäristö: lämpötila -10 ° C to +60 ° C; suhteellinen kosteus 0-95% ilman kondensaatiota

Järjestelmän interface



  • 15-core male kaksi-akselin moottori käyttö interface
  • 25-core female 16-channel opto-isolated output, maximum sink current 300mA
  • 25-core male 16-channel optically isolated input, maximum input current 300mA,Built-in USB interface on the front panel for users to transfer cutting code
  • Extended IO input and output port; PWM input port; analog input port; coded input port

Järjestelmän toiminnot



  • Täysin Englanti menu järjestelmä
  • 45 yleistä graafista kirjastomuotoa (myös verkkografiikka), voite valita muodn ja reikien koot;
  • Tukee EIA code (G code) ja FastCAM, FreeCAM, Wentai, PM2000 ja muut nestaus ohjelmat;
  • graafinen skaalaus, pyöritys, peilaus, matriisi, satunnainen sijoitus, toistuva sijoitus;
  • graafinen teräs levyn korjaus;
  • räätälöitävä kordinaatisto, tukee 8 mahdollsita 2 dimensinaalista kordinaattia;
  • voi räätälöidä kaikkien input and output porttien tyypin (normally open or normally
  • closed) ja number;
  • Voi automaattisesti diagnosoida kaikki IO status ja button status järjestelmästä, joka on mukavaa vian etsinnässä.
  • Voi tuoda yhden tai kaikki fileet.;
  • parametrien varmuuskopiointi ja ohjelman online päivitys;
  • Tukee 4 tapaa happi kaasu gas, plasma, pölytys ja demonstraatio;
  • Kaikenlaiset prosessointi parametrit ovat valmiina eri prosdessi tarjkoituksiin.
  • Oxygen gas ja plasma IO ovat erikseen ohjauttu;
  • Plasma kaaripaineen feedback, paikoituksen feedback, kulma kyhtkee automaattiessti kaarijännitteen lisätäkseen pistoolin korkeutta.
  • Tukee edge cutting, offset cutting;

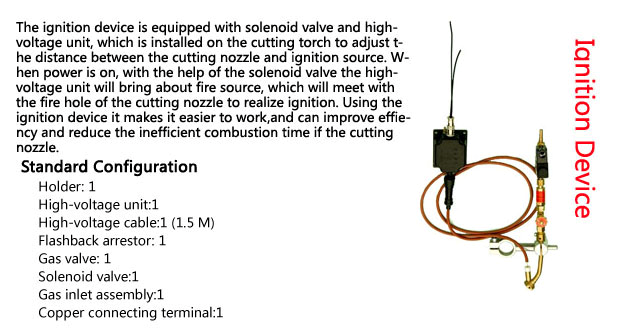

Sytytys laite (standardi)

Polttoleikkauksen kaasun sytytyslaite

Machine Flame TorchModel GJ-180

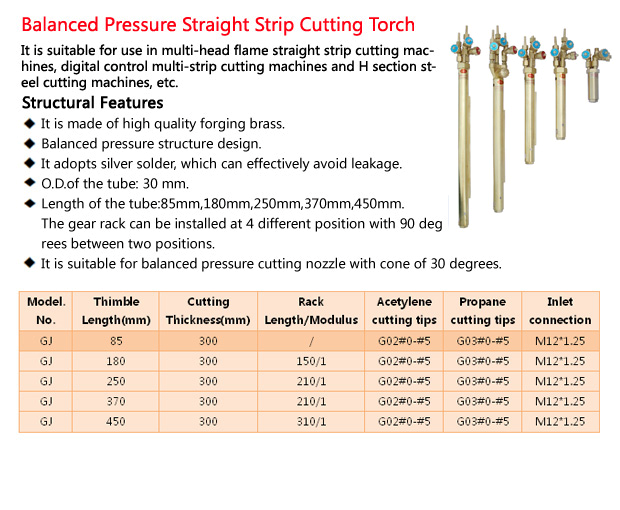

Polttoleikkauksen suoraleikkauspää

Polttoleikkauspää

 FASTCAM ohjelman esittely

 FastCAM on takanaan 30-vuotta tuotekehitystä ja on hyvin tunnettu Brandi poltto- ja plasma leikkaus maailmassa.

FastCAM software ovat ammattitaitoisia piirtämisessä, nestauksessa ja ohjelmoinnissa.

FastCAM ohjelmistossa on neljä modulia CNC leikkaukseen:

FastCAM drawing module – piirtämismoduli:
  • Piirtäminen: kuten CAD, kaikenlaiseten kappaleiden piirtäminen
  • CAD compatible ja Optimizer: lukee sisään ja optimoi DXF/DWG tiedostot, delete, compress, extract, explode
  • Leikkaus toiminnot: Kerf kompensaatio, plasma silta, yhteisleikkuas, kulmat, CAD piirustustasot, sanaalliset etiketit
FastNEST automaattinen nestaus moduuli:
  • Manuaali nestaus, easy & mukava
  • Automaattinen nesti rivissä tai matriisina
  • Täysin automaattinen nestaus
  • Interaktiivinen nestaus auto ja manuaali nestaukseen
  • Yhteisleikkuu & jatkuva rata lävistysten vähentämiseksi
  • Jäännöslevy nestaus
FastPATH automatic pathing module – automaattinen radan teko moduli:
  • Ohjelmointi: automatic & manual pathing include marking, path optimizer, multi-layer cutting
  • Tukee useita CNC ohjauksia, ESSI&EIA G/M code
  • Tukee Kerfs comp., pre-pierce, stitch& tag cuttingFastPLOT verification module – verifiointi jasimulointi moduli:
NC Verification: automatic & manual simulation, dimension and kerf compensation verification
  • Kustannuslaskenta: levynkäyttö, leikkasupituus, lävistys & leikkasu kustannukset
  • Siirtää NC files to CAM/DXF/DWG filesFastCAM tuki: Windows98/2000/NT/XP/vistaFastCAM Multi-languages: Chinese/ English/ German/ Spanish/Polish/Korea/Czech/Russian etc.

Koneen asennuspaikan valmistelu

Item Sisältö
1 Betonilattia, myyjä toimittaa kuvan
2 Jännite ja virta:

(1)3×380v±10%/50Hz,220v±10%/50Hz

(2)3-vaihe jännite stabilisyys ±5%

(3)3-vaihe jännite unbalance alle 2.5%

(4)Ehdotetaan käyttämään jännitteen tasausaitetta.

Huomio: Maadoituksen resistanssi ≤10.

3 Paineilmavaaatimus (Plasma leikkaus):

(1)Kaasu virran vaatimus:0.9m3/min

(2)Kaasu paine:8.3kg/cm2

(3)Dew-point temperature not exceed 5 centigrade:

oil content≤0.003ppm solid particle≤0.01 micron

(4)Öljyvapaa kompressori, jäädyttävä kuivain jaultra filter(system cannot have rust components).

4 Cutting pipe must be smooth surface oval-shaped deviation less than 5mm diameter. Reach ISO standard.
5 Käyttölämpötila: -10°C -45°C

Kosteus: <90%, no condensation

Ympäristö: Tuuletettu, ei isoja tärinöitä



Hinta

Konfiguraatio Kuvaus QTY(set) HINTA
MINI KING GANTRY STYLE CNC FLAME PLASMA CUTTING MACHINE



KING-2040G-ST

1)1500*3000mm laikkausalue

2)Kaksoiskäyttö 86 series askelmoottorit

3)Fastcam  standard version

4)Plasma THC – korkusseuranta

5)Polttoleikkauspää autosytytyksellä



1 € 10.500,-
MINI KING GANTRY STYLE CNC FLAME PLASMA CUTTING MACHINE



KING-2540G-ST

1)2000*3000mm laikkausalue

2)Kaksoiskäyttö 86 series askelmoottorit

3)Fastcam  standard version

4)Plasma THC – korkusseuranta

5)Polttoleikkauspää autosytytyksellä



1 €11.000,-
Yheishinta

Plus tarvittava plasmalähde+poltin, riippuu levynpaksuudesta.

Huom : hinnat alv 0% vapaasti varastossamme Klaukkala



Tekniset tiedot


Koot :  1500 x 3000 …. mm





Plasmat :  Hyperherm tai Victor


CNC-ohjaus :


Ohjelmointi : Fastcam




Videot
