GF2513 series Kuitulaseri

Fiber Laser

yksi pöytä, ilman suojia – kuitulaseri – kuva viitteellinen

Single table malli pakkauskunnossa – kuitulaseri – kuva viitteellinen

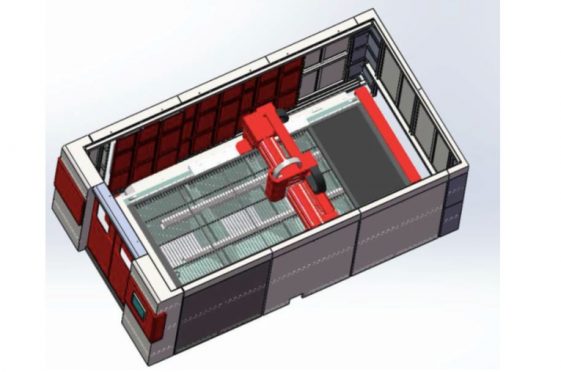

Single table malli CE-suojilla

laseri laseri

 Miksi HG-FARLEY LASERLAB kuitulaseri?

Yli 30 vuoden kokemuksella ja tuhansien asennusten kautta maailman laajuisesti HG Farley Laserlab on kehittänyt maineen teollisuuden johtavana laser-, plasma- ja poraus menetelmä-teknologioiden toimittajana.

Kautta vuosien tutkimus- ja kehitystyössä Metal Industriesin ja insinöörien kanssa Farley Laserlab on kehittänyt korkean suorituskyvyn koneita, joilla on huippuluokan teknologia ja ylivoimaiset ominaisuudet, joka on tyydyttänyt alan ammattilaiset maailmanlaajuisesti. Farley Laserlab tarjoaa laajan valikoiman laseri, Plasma- ja poraus teknologioita, jotka täyttävät minkä tahansa teollisuuden sovellusten tarpeet.

Melbournessa Australiassa perustettu Farley Laserlab on yksi ensimmäisistä yrityksistä joka kehitti laserjärjestelmiä maailmassa. Vuosien varrella Farley Laserlab on laajentunut Kiinaan, Yhdysvaltoihin, Iso-Britanniaan, Venäjälle ja Intiaan ja on tullut monikansalliseksi yritykseksi.

1977 Laserlab aloitettiin Melbournessa, Australiassa

1983 Farley Cutting Systems perustettiin

199 Farley ja Laserlab tulivat Farley Laserlabin tuotemerkiksi

2000 Farley Laserlabista tuli HGTEC Groupin kokonaan omistama tytäryhtiö

 Sertifikaatit

 CE, ISO9001, ISO14001, The State Technological Invention Award, the TORCH plan, Laser Processing National Engineering Research Centre (NERC), Academician and expert working station, State Laser Machine Standardization Committee Member, State Laser Industrialization Base…

  1. Mikä on GF-sarjan kuitulaseri ?

Farley Laserlabin GF2513- kuitulaseri on Gantry-rakenteinen ja hammastanko- ja hammaspyörä vetoinen (molemmat puolet), rakenne, joilla on saavutettu luotettava vakaus, korkea jäykkyys ja nopeamman vauhdin edut, paikannusnopeus voi olla jopa 80 m / min.

GF2513: n silta on alumiinia, jonka edut ovat keveys ja nopea dynaaminen vaste. Alennusvaihteet, kiskot, hammastangot  ja hammaspyörät sekä muut voimansiirtokomponentit ovat kaikki kansainvälisesti tunnettuja tuotemerkkejä. Gantry-kokonaisrakenne sekä hammastanko- ja hammaspyörästö järjestelmä  varmistavat koneen korkean paikannusnopeuden, nopean dynaamisen vasteen ja erinomaisen vakauden. GF2513 Fiber Laser Cutting Machine käyttää HG-Raycus Fiber Laserilähteitä, joilla on mahtava leikkauskyky ja tehokkuus. Samalla se käyttää Master-tason Bochua sen CNC-ohjausjärjestelmänä. GF2513 on edistynyt CNC Fiber Laser -leikkauskone, jossa on intgegroitu korkea tarkkuus, suuri teho, erinomainen suorituskyky ja suurempi nopeus.

2. Tekninen Erittely

2.1 Laserlaitteiston pääparametrit

Koneen malli GF2513 kuitulaseri
Leikkuu alue (PxL) 2500mm x 1300 mm
Laserlähde HGTECH-RAYCUS
Laser tyyppi ja teho Fiber & (1000/1500/2000W)
Laser aallonpituus 1070nm±10nm
CNC järjestelmä Gypcut
Servo moottorit YASKAWA, X&Y:1.3kw, z: 0,4kw
Laserleikkuupää Raytools (125 mm)
Näyttö 24” teolliisuus LCD
Suurin liikenopeus 80 m/min.kihtyvyy 1.0 g
Paikotustarkkuus (X ja Y) 0.03 mm
Toistotarkkuus (X ja Y) 0.02 mm
Liike X-akseli 2550 mm
Liike Y-akseli 1330 mm
Liike Z-akseli 140 mm
Käytöt X ja Y akseli Hammastanko ja -pyörä
Käyttö Z-akseli Kuularuuvi
Virta 380V 3-vaihe
Max kuormapöydälle 900 kg
Koneen paino alle3500kg
Mitat noin 4500x2300x1500 mm



2.2                   Leikkauskyky

Laser 500W 700W 1000W 1500W 2000W
Materiaali
Teräs 5mm 8mm 10mm 14mm 16mm
Ruuostumaton 2mm 4mm 5mm 6mm 8mm
Alumiini 4mm 4mm 8mm



2.3                  Ominaisuudet

  • Leikkuutehokkuuden parantaminen Fly Cut  liikkeellä.
  • levyn taipumisen vähentäminen Frog hyppelyllä
  • Nopea reagointi pinnan seuraamiseksi.
  • Lasertehon asetusten nopea reagointi laadun säilyttämiseksi.
  • Automaattisesti etsitään hakutilaa

 3. Mekaaninen liikejärjestelmä

3.1   Molemmin puolinen veto

Suuritehoisen Japanin Yaskawan AC-servomoottorin käyttöönoton myötä koneen suurin matkanopeus voi olla jopa 80 m / min. Osana käyttömekanismia käytettävä hammastanko ja hammaspyörä ovat YYC tarkkuus hiottuja ja niillä on riittävä jäykkyys, kulutuksen kestävyys, tärinän-vastaiset, suuret tarkkuudet, korkea tehokkuus ja alhainen melu täydellä kuormituksella. Laserleikkauspää on varustettu automaattisella törmäyksen estolla ja ylös alas liike on AC-moottorilla.

3.2                   Tukeva valusilta ja vakaa leikkauspeti

Tämä kuitulaseri  on varustettu jäykällä alumiinivalusillalla jolloin koneella on luotettava vakaus, korkea kiihtyvyys ja hyvä dynaaminen suorituskyky.

GF2513 -sarjan korkealaatuinen leikkauskotelo on käynyt läpi tiukan työstöprosessin jolla väehnnetään laserlaitteiden tärinää suurten nopeuksien käytön aikana

Konetyökalujen peti toimii X-akselina, ja sen isku on 2,5M. Rungossa on riittävä staattinen, dynaaminen ja lämpövakaus jäykkyys, Se varmistaa, että järjestelmällä on hyvät dynaamiset ominaisuudet. Samaan aikaan tämä työstökone runko takaa vakaan suorituskyvyn, kuljetuksen ei-muodonmuutos, korkea työstötarkkuus ja helpon asennuksen jne. . 1,3M: n liike ja servomoottorin käyttämä palkki liikkuu suurella nopeudella 2,5M: n pitkällä työstökoneen rungolla, jolloin prosessointialue on 1300 x 2500 mm

4.                  CNC ohjausjärjestelmä

Farley Laserlab käyttää edistyksellisiä FSCUT CypCut CNC -ohjausta koneen ohjaus kovona ja  teollista kenttäväylää Profibus-tiedonsiirtoa laserlähdön, konsolin, käsiohjauksen ohjausyksiköiden ja niihin liittyvien komponenttien välillä. Siinä on etuna vähemmät kaapeloinnit, alhainen vikaantumisaste ja helppo huolto. Tämä ohjain on varustettu voimakkaalla anti-interferenssikyvyllä, ei tietokonevirusta ja korkealla vakaudella. Sillä on seuraavat edut:

  • Helppokäyttöinen käyttöliittymä, jossa on sisäänrakennettu englanninkielinen käyttöjärjestelmä ja parannettu tehokkuus
  • AC-servomoottori ja -käyttö: luotettavuuden, nopean reagoinnin ja huoltovapaan yhdistelmä.
  • Nopea vastepinta seuranta
  • Helppokäyttöinen leikkuutyön vetäytyminen
  • Suora / pyöreä kaari-interpolointi ja railon kompensointi
  • USB- ja laajakaistaliittymä tiedonsiirtoon
  • Korkea vakaus
  • CNC-järjestelmä monimutkaisia ​​tehtäviä varten
  • Korkea suorituskyky ja joustavuus, erityisesti nopeaa leikkausta varten

Ohjausjärjestelmä koostuu numeerisista ohjausjärjestelmistä, PLC ja ohjaus kaappi.etc.

Ohjausjärjestelmän konfigurointi

S.N.      Kohta                  Yks.                   Mrä                           Erittely

1    CNC system             set                     1                        FSCUT CypCut

2     Linkityt akselit       axis                   2                        X/Y

3      RJ45 Network interface             1                        standard

4       USB interface        pcs                    2                           USB2.0

5       Memory                    pcs                    1                        SATA

6       English interface  set                     1

7       Operating station  pcs                    1                   19’’LCD display control panel

kuitulaseri ohjaus

5.                  Servomoottorit

Farley Laserlab käyttää YASKAWA servomoottoreita saadakseen parhaan mahdolllisen suorituskyvyn.

kuitulaseri servotServomoottorit ja moottorin tärkeimmät ominaisuudet:

  • Keskimääräinen inertia;
  • Sarja enkooderi 20-bittiseen teräväpiirtotarkkuuteen
  • Suurin nopeus: 3000 rpm
  • Rakenteen suojaus: IP67
  • Key feaature driverit:
  • Erittäin helppo käyttää uusinta teknologiaa
  • Uusia ominaisuuksia ei tarvitse säätää.
  • Tehostettu kuorman ohjaus ja tärinänvaimennus
  • Korkean taajuuden vaste
  • Plug and Play
  • Lyhyempi aika paikotukseen, säädettävä toiminto ja tärinän tukahduttaminen.

6.      Laser lähde ja jäähdytin

6.1 Laser lähde

GF-sarja voidaan varustaa IPG- tai HGTECH-Raycus -kuitu- laserilla, joka on suunniteltu teolliseen käyttöön ja tieteellisen tutkimuksen sovelluksiin, joilla on korkea pumpun muuntamistehokkuus, alhainen virrankulutus ja erinomainen säteen laatu. Se on kompakti ja käyttövalmis. Sitä voidaan käyttää erillisenä yksikkönä tai helposti integroituna käyttäjän koneisiin.

HGTECH Raycus kuitulaseri lähdeSillä on seuraavat edut

  • Korkea leikkuunopeus ja erinomainen leikkauskyky;
  • Optista kalibrointia ja lasersäilytystä ei tarvita;
  • Korkea hyötysuhde ja alhainen virrankulutus;
  • Ei välttämätöntä, että operaattorilla on liikaa huoltotietoa;
  • Kalibrointia ei tarvita optisen resetin jälkeen;
  • Ei tarvita ylläpitoa säteen jakelujärjestelmälle;
  • Alhaiset käyttökustannukset ja soveltuvat erilaisiin ympäristöihin;
  • Laserilähteen paikantamiseen ei tarvita erityisiä vaatimuksia;
  • Yksinkertainen ja joustava nopeaan käyttöönottoon;
  • Mekaaninen kalibrointi ohjataan täysin ohjelmistolla, joten erityistä ei oleasennusvaatimukset;
  • Kokeneet toimijat voivat toimia suoraan jatkotutkimukseen;

6.2 Jäähdyttimet

Laserresonaattori, optiset komponentit, laserleikkauspää ja muut avainosat saavat riittävän jäähdytyksen koneen sujuvuuden ja turvallisuuden varmistamiseksi. Jäähdytin on automaattisessa ohjauskäynnissä ja siinä on ohjauslinkki laserlähteen kanssa. Siinä on ylilämpötilan suojaustoiminnot, vaihehäviö, ylipaine, vesipula, pienjännite, ylikuormitus ja niin edelleen. Koska kaikki avainkomponentit ja osat ovat korkealatuisia, jäähdyttimellä on se etu, että se on viileä, helppo huoltaa ja on jäähdytyksen mukainen laserlähteen ja optisen reitin indikaattorivaatimuksn mukaisesti.

kuitulaseri jäähdytin6.3  Laserin leikkauspää, sensori , säten siirtojärjestelmä

GF-sarjan laserleikkauskone on varustettu Raytools-leikkuupäällä, jonka tekevät Sveitsiläinen RAYTOOLS AG. Leikkuupäässä on ulkoinen moottori ja sisäänrakennettu käyttölaiteyksikkö lineaarisen ohjaimen ja tarkennuslinssin kautta fokus voi muuttua automaattisesti 22 mm. Käyttäjä voi asettaa jatkuvasti tarkennuksen ohjelman läpi nopean suorittamisen suorittamiseksi paksujen levyjen tai muun eri paksuuden ja materiaalilevyjen lävistämisen ajaksi. Tuote voi olla varustettu D30-linssi ryhmällä valonsäteen integroimiseksi. Päillä on monipuolisset asetukset, jotka mahdollistavat useiden kuitulaserien käytön. Optisen suunnittelun optimointi ja vesijäähdytys mahdollistaa laserpäät toimimaan suuritehoisissa lasereissa

Ominaisuudet

  • Optimaalinen optinen kokoonpano ja sujuva ja tehokas ilmavirran suunnittelu.
  • Tarkennusalueet + 10 ~ -12mm, tarkkuus on 0,05 mm.
  • Voidaan varustaa D30-linssiryhmällä, suurin kuitujen syöttöteho on 3KW.
  • Tarkennuslinssin suurin kiihtyvyys 10m / s2, suurin nopeus 10 m / min
  • Kollimaatio ja tarkennuslinssi voivat valita linssin tai linssiryhmän, joka voi saavuttaa parhaanoptinen laatu ja leikkauksen vaikutus.
  •  Linssin kiinnityslaatikko, nopea ja helppo pääsy lasiin.
  • QBH: n, QD: n, QCS: n, LLK-D: n jne. Optisilla rajapinnoilla voidaan sekoittaa erilaisia kuitujalaserit.

Kuitulaseri leikkauspääToimituksen sisältö

Kulutusosat ja varaosal uettelo

Myyjän toimittamat dokumentit – Englanniksi

Suomeksi toimitetaan asennus, käyttöönotto, huolto ja ylläpito manuaalit kuinmyös käyttöohjeet.

Laitteen toimintaolosuhteet -virta ja jännite

No Kohta Nimi Vaatimus Huomautus
1 Virtalähde Laserlähde 11 KVA Yhteensä asennetu kapasiteetti ei oel alle 30KVA
Jäähdytin 4 KVA
Työstökone 6KVA
Muut 3 KVA
Virta 380V 3-vaihe
Epästabiilisuus
Maa
2 Vesi Jäähdytysvesi Deionisoituaja tislattua vettä (johtavuus <10μS/cm) Nesteeseen lisättävä korroosiionestoaineita (käyttäjän vastuu)
3 Paineilma Kaasun tuotto kapasiteetti 1.2m3/min Tarvitaan ilman kuivain ja hieno filtteri
Kaasun paine 12kg/cm2
Öljypitoisuus <3ppm
Kiinteätpertikkelit <0.01μm
4 Kaasu Leikkauskaasu N2>99.95%
O2>99.95%
5 Työolot Lämpötila 5-40℃ Laserlähde tällaisessa huoneessa
Kosteus alle 70%
Perustukset Lähellä ei saa olla tärinälähdettä Jos lähellä tärinää, on alusta eristettävä ympäristöstä
6 Työkappale Normaali teräs (MS) Matal pii pitoisuus (Si<0.020%), referenssimateriaali on RAEx380 MS ja SS levyt tulee olla korkealuokkainen pinta,suoria, ruostettomia ja stresivapaita
Ruostumaton (SS) Referenssimateriaali on AISI304



Tekninen koulutus ja after-sales service”HG-Laser-FarleyLaserlab” investoi 200 miljoonaa Yhdysvaltain dollaria Kiinan suurimpien jakansainvälinen johtava Laser Processing Development Center, joka kokoaa yhteen tunnettujaasiantuntijat, insinöörit ja teknikot. Kaikki ne ovat läheisessä yhteydessä todelliseen liiketoimintaan ja asiakkaiden tarpeet, jotka harjoittavat laserprosessoint iteknologian kehittämistä ja edistämistä. Voimme tarjota asiakkaillemme asiantuntija ohjeita laserleikkauksen alalla. Laser-jalostusteollisuudesta on tullut korkean teknologian teollisuus, joka vaatii korkealaatuisia toimijoita ja huoltohenkilöstöä. Laserinjalostustekniikan koulutuskeskus voi tarjota asiakkaille ilmaista koulutustatekninen henkilöstö (korkeakoulututkinto tai korkeampi, 1-3 henkeä) laitteiden käytön, kunnossapidon osalta ja prosessiteknologia. Koulutus kestää 5 päivää. Asennuksen ja käyttöönoton jälkeentekninen asiantuntijamme jatkuu jatkokoulutuksessa ja ohjauksessatekninen henkilökunta voi toimia itsenäisesti.

TAKUUAIKA

Koko koneen takuua iak on yksi vuosi. HGTECH-Raycus laserilähteen takuuaika on kolme (3) vuotta.

Huomautus : Kuitukaapleit, optisetlinssit, kuilutustavarat ja kulutusvarusteet eivät kuulu takuun piiriin. Takuu alka koneen toimituksesta.

GF2513 1000 W KUITULASERI HINTA ASENNETTUNA ASIAKKAALLA, 3 ENSIMMÄISTÄ KONETTA   TARJOUSHINTA    €90.000,- alv 0%
