Vesipöytä Plasma

vesipöytä

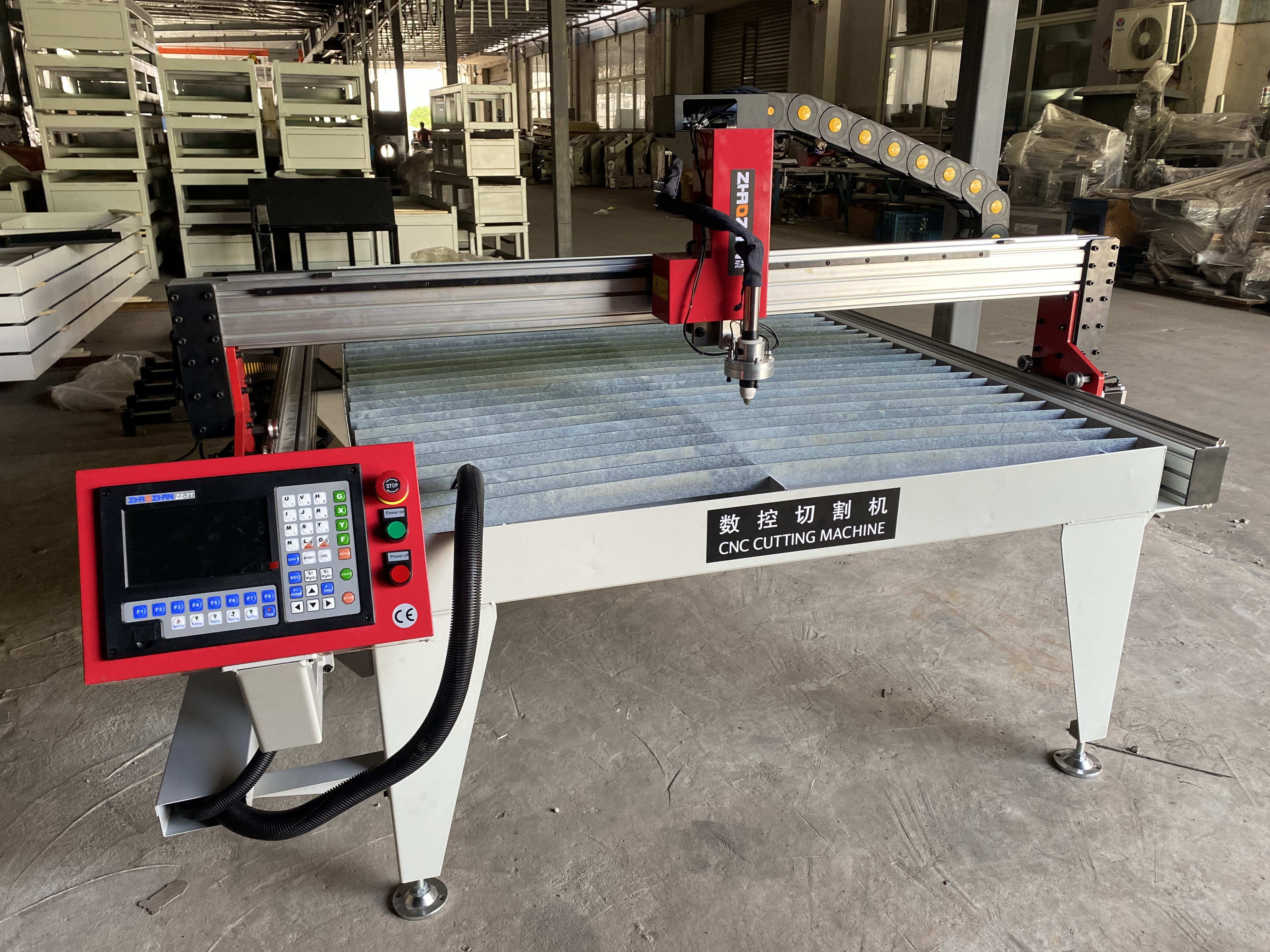

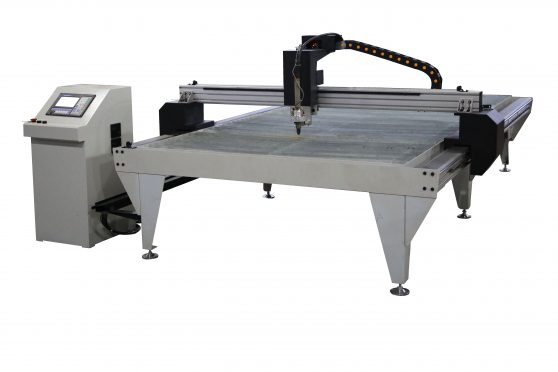

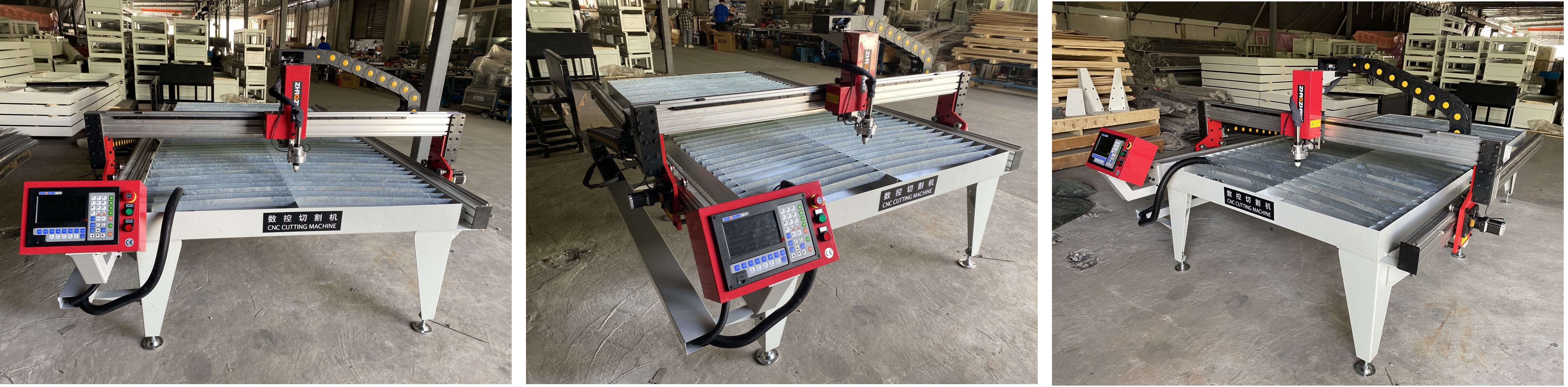

VESIPÖYTÄ PLASMA CNC

  1. Vesipöytä plasma leikattava muoto on tasossa viivoista ja kaarista muodostuva kuvio metallilevyille.
  2. Leikkaustarkkuus onJB/T10045.3-99 mukainen.
  3. Leikkausleveys.on 1500 mm
  4. Leikkauspituus on 3000 mm, voidaan tehdä erikoispitkä opitonaalisesti.
  5. Leikkauspaksuus riippuu valittavan palsamn tehossta
  6. Poltinpää on 1 setti leikkauspäätä plasman korkeuden seurannalla thc
  7. CNC järjestelmä on SFL F2300A CNC ohjaus.
  8. CNC ohjelmointi perustuu automaattiseen graafiseen ohjelmointi ohjelmaan
  9. Tiedonsiirto tapahtuu USB interface kautta

Vesipöytä plasma koneen tiedot:

Tehokas leikkaus leveys 1500 mm (silta on 2000 mm)
Tehokas leikkaus pituus 3000 mm (radan pituus 3800 mm)
Plasman leikkaus kapasiteetti Riippuu valitusta plasma lähteestä
Koneen liikenopeus 0 – 8000 mm/min
CNC työkalun tyyppi ja määrä 1 työkalu plasman korkeusseurannalla THC
Työkalun nostomatka ≤ 150 mm
Koneen tarkkuusstandardi JIB/T5102-1999
Koko koneen piirtämistarkkuus ±0,2 mm
Piirtämistarkkuus oikean puoleisen kuvan mukaan)Koko 1000╳1000mm

Piirtonopeus 500-800mm/min

Nopeuden tarkkuus ±5%
Syöttövirta Yksi vaihe 240V 1500W

+ 3-vaihe AC400V plasmalähteelle

Työskentelytarkkuus ±0,2 mm/metri
Leikkauspöytä Vesipöytä



Vesipöytä plasma peruskomponentit ja erittely

  1. ZZ-1530W-BT                          kone                1 setti Alumiini siltadesign
  2. Dual drive molemminpuolinen käyttölaite
  3. Kiskojen väli Y-akseli 2000 ㎜ tehokas leikkausleveys 1500mm
  4. Y akselin kiskon pituus 3800 ㎜ tehokas leikkauspituus 3000mm
  5. X akseli käyttö 1 setti 86 series step motor ajurilla ja alennusvaihteella
  6. Y akseli käyttö 2 setti 86 series step motor ajurilla ja alennusvaihteella
  7. Z akseli käyttö 1 setti askelmoottori nostolaitemoottori
  8. Moottorit ja kaapelit 3 settiä askelmoottorin suojatut kaapelit
  9. Alennusvaihde 3 settiä saksalaista merkkiä, tehty Kiinassa
  10. CNC ohjaus 1 setti CNCUT-10A 10 tuuman ohjaus
  11. X ja Y akselin kaasun ja kaapeleille 2 settia raskasta kaapelitelaketjua
  12. Sähköiset kaasun ohjausventtiilit 0 settiä Taiwan ja Korea putket
  13. X akselin lineaarijohteet 2 settä ZHAOZHAN
  14. Y akselin kisko 2 settiä, High definition heavy duty railway
  15. Voimansiirto (hammastanko ja pyörät) 3 settiä ZZ
  16. CNC X – akselin työkalu 1 setti ZZ
  17. CNC nostolaite 1 setti ZHAOZHAN
  18. Ohjaus kabinetti, sähkökaappi 1 setti, komponentit OMRON, SIEMENS, wire terminal connector SCHNEIDER
  19. Etäisyyden rajoituslaite 4 settiä ZHAOZHAN
  20. Leikkaus mode 1 setti Plasma cutting
  21. Ohjauksen ohjelmisto 1 setti FLSK
  22. Nestaus ohjelmisto 1 setti FASTCAM MINI PROFESSIONAL VERSION
  23. Polttoleikkauspoltin 0setti Longteng
  24. Plasma lähde 0 kpl setti 0
  25. Plasma THC korkeudenseuranta 1 setti ZZ-PTHC
  26. Induktiivinen anturi 1 setti ZHAOZHAN
Poltteoleikkaus ohjaus

Plasma CNC ohjaus

CNCCUT-10A CNC ohjaus:

Järjestelmän kuvaus

Tämä järjestelmä on kaksiakselinen digitaalinen ohjaus poltto- ja plasmaleikkauskoneelle.

Järjestelmän konfiguraatio

  • Näyttö: 10.4 inch 800*600 high resolution LCD screen, 260,000 color LCD
  • CPU: Industrial grade ARM9 chip
  • Tiedosto muisti sähköinen levy 1G
  • Muisti: 256M
  • Ulkoinen interface: USB
  • Näppäimistö: PCB foil näppäimistö, PS2 interface. Import Omron button
  • Runko: Suojattu teräsrakenne, anti-electromagnetic radiation, anti-interference, anti-static

Järjestelmän ominaisuudet

  • 2 kpl ohjattua akselia
  • Ohjauksen tarkkuus: ± 0.001mm
  • Koordinaatiston alue: ± 99999.99mm
  • Max pulse frequency: 200KHz; maximum operating speed: 15m/min
  • Max ohjelman rivejä: 150,000 lines
  • Max yhden ohjelman koko: 6M
  • Time class resoluutio: 10ms
  • System työteho: DC +24V DC power input
  • System ympäristö: lämpötila -10 ° C to +60 ° C; suhteellinen kosteus 0-95% ilman kondensaatiota

Järjestelmän interface

  • 15-core male kaksi-akselin moottori käyttö interface
  • 25-core female 16-channel opto-isolated output, maximum sink current 300mA
  • 25-core male 16-channel optically isolated input, maximum input current 300mA,Built-in USB interface on the front panel for users to transfer cutting code
  • Extended IO input and output port; PWM input port; analog input port; coded input port

Järjestelmän toiminnot

  • Täysin Englannin kielinen menu järjestelmä
  • 45 yleistä graafista kirjastomuotoa (myös verkkografiikka), voite valita muodn ja reikien koot;
  • Tukee EIA code (G code) ja FastCAM, FreeCAM, Wentai, PM2000 ja muut nestaus ohjelmat;
  • graafinen skaalaus, pyöritys, peilaus, matriisi, satunnainen sijoitus, toistuva sijoitus;
  • graafinen teräs levyn korjaus;
  • räätälöitävä kordinaatisto, tukee 8 mahdollsita 2 dimensinaalista kordinaattia;
  • voi räätälöidä kaikkien input and output porttien tyypin (normally open or normally
  • closed) ja number;
  • Voi automaattisesti diagnosoida kaikki IO status ja button status järjestelmästä, joka on mukavaa vian etsinnässä.
  • Voi tuoda yhden tai kaikki fileet.;
  • parametrien varmuuskopiointi ja ohjelman online päivitys;
  • Tukee 4 tapaa happi kaasu gas, plasma, pölytys ja demonstraatio;
  • Kaikenlaiset prosessointi parametrit ovat valmiina eri prosdessi tarjkoituksiin.
  • Oxygen gas ja plasma IO ovat erikseen ohjauttu;
  • Plasma kaaripaineen feedback, paikoituksen feedback, kulma kyhtkee automaattiessti kaarijännitteen lisätäkseen pistoolin korkeutta.
  • Tukee edge cutting, offset cutting;

FASTCAM ohjelman esittely

 FastCAM on takanaan 30-vuotta tuotekehitystä ja on hyvin tunnettu Brandi poltto- ja plasma leikkaus maailmassa.

FastCAM software ovat ammattitaitoisia piirtämisessä, nestauksessa ja ohjelmoinnissa.

FastCAM ohjelmistossa on neljä modulia CNC leikkaukseen:

FastCAM drawing module – piirtämismoduli:
  • Piirtäminen: kuten CAD, kaikenlaiseten kappaleiden piirtäminen
  • CAD compatible ja Optimizer: lukee sisään ja optimoi DXF/DWG tiedostot, delete, compress, extract, explode
  • Leikkaus toiminnot: Kerf kompensaatio, plasma silta, yhteisleikkuas, kulmat, CAD piirustustasot, sanaalliset etiketit
FastNEST automaattinen nestaus moduuli:
  • Manuaali nestaus, easy & mukava
  • Automaattinen nesti rivissä tai matriisina
  • Täysin automaattinen nestaus
  • Interaktiivinen nestaus auto ja manuaali nestaukseen
  • Yhteisleikkuu & jatkuva rata lävistysten vähentämiseksi
  • Jäännöslevy nestaus
FastPATH automatic pathing module – automaattinen radan teko moduli:
  • Ohjelmointi: automatic & manual pathing include marking, path optimizer, multi-layer cutting
  • Tukee useita CNC ohjauksia, ESSI&EIA G/M code
  • Tukee Kerfs comp., pre-pierce, stitch& tag cuttingFastPLOT verification module – verifiointi jasimulointi moduli:
NC Verification: automatic & manual simulation, dimension and kerf compensation verification
  • Kustannuslaskenta: levynkäyttö, leikkasupituus, lävistys & leikkasu kustannukset
  • Siirtää NC files to CAM/DXF/DWG filesFastCAM tuki: Windows98/2000/NT/XP/vistaFastCAM Multi-languages: Chinese/ English/ German/ Spanish/Polish/Korea/Czech/Russian etc.

Vesipöytä plasma koneen asennuspaikan valmistelu

Item Sisältö
1 Betonilattia, myyjä toimittaa kuvan
2 Jännite ja virta:

(1)3×380v±10%/50Hz,220v±10%/50Hz

(2)3-vaihe jännite stabilisyys ±5%

(3)3-vaihe jännite unbalance alle 2.5%

(4)Ehdotetaan käyttämään jännitteen tasausaitetta.

Huomio: Maadoituksen resistanssi ≤10.

3 Paineilmavaaatimus (Plasma leikkaus):

(1)Kaasu virran vaatimus:0.9m3/min

(2)Kaasu paine:8.3kg/cm2

(3)Dew-point temperature not exceed 5 centigrade:

oil content≤0.003ppm solid particle≤0.01 micron

(4)Öljyvapaa kompressori, jäädyttävä kuivain jaultra filter(system cannot have rust components).

4 Cutting pipe must be smooth surface oval-shaped deviation less than 5mm diameter. Reach ISO standard.
5 Käyttölämpötila: -10°C -45°C

Kosteus: <90%, no condensation

Ympäristö: Tuuletettu, ei isoja tärinöitä



Hinta

Konfiguraatio Kuvaus QTY(set) HINTA
VESIPÖYTÄ CNC PLASMA CUTTING MACHINE



ZZ-1530W-BT-ST

1)1500*3000mm laikkausalue

2)Kaksoiskäyttö 86 series askelmoottorit

3)Fastcam  mini professionla version

4)Plasma THC – korkusseuranta

5)Vesi leikkauspöytä



1

10.900,-

Yheishinta

Plus tarvittava plasmalähde+poltin, riippuu levynpaksuudesta.

Huom : hinnat alv 0% vapaasti varastossamme Klaukkala
