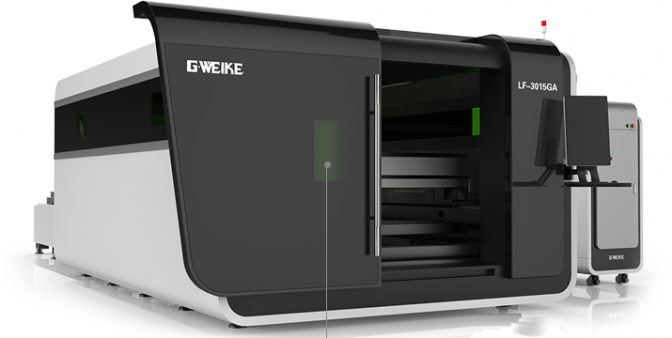

Kuitulaseri G-Weike LF3015GA

Fiber laser

Kuitulaseri on tunnetun valmistajan tuote. G-W -yhtiöllä on korkealuokkainen ja pitkäaikainen kokemus ohutlevytekniikasta ja -valmistuksesta, sekä kuitulasereista.

Vuodesta 2016 putkilaseri ja yhdistelmälaseri leikkauskoneita toimittaneen G-W ;n ohjaavana toimintaperiaatteena on jatkuva uusiutuminen ja kehittyminen. Tämä tarkoittaa, että ohutlevyjen prosessointiin tarkoitettujen kuitulasereiden ja lisälaitteiden valmistuksessa hyödynnetään viimeisimpiä kokemuksia.

Kuitulaseri leikkauskone avaa uuden sivun ohutlevyjen prosessointiteknologiassa. G-W fiber laser -leikkausjärjestelmät on suunniteltu täyttämään nopeasti kasvavan levyteollisuuden vaatimukset joustavalla ja ainutlaatuisella designilla ja korkealuokkaisilla komponenteilla.

G-W on myöskin lueteltu amerikkalaislähteissä Kiinan 4:ksi merkittävän laser valmistajan joukkoon.

Kuitulaseri koneen ominaisuudet

  • Käyttäjän tarpeista riippuen koneet voidaan valmistaa eri laserlähteillä, normaalisti IPG, koko standardi on 1,5 x 3 m.
  • Myöskin 2 x 4 kokoa on saatavissa
  • Resonaattorissa on modulaarinen rakenne. Jos haluatte päivittää 1 kW resonaattorin isommaksi 2 kW resonaattoriksi, se onnistuu lisäämällä uusia moduuleja nykyiseen resonaattoriin. Resonaattori on muutettavissa aina 6 kW-tehoon saakka.
  • Lasersäteen polulla ei ole yhtään peiliä ja optista osaa. Koska joustavalla valokaapelilla laservalo siirretään ilman häviöitä, tehohäviö on 0 (nolla).
  • Kuitulaseri on varustettu tunnetulla leikkauspäällä.
  • Koneessa on erittäin matala virrankulutus. 2 kW koneessa selkeä kulutus on 20 kW ja 32 A sulakkeet. 4 kW puolestaan on 37,25 kW ja 80A sulakkeet.
  • Mekaanisesti tukeva ja jäykkä runko.
  • Automaattinen kaksoispaletti – toista puretaan ja panostetaan, kun toinen on työn alla

LF3015GA kuitulaseri video

LF3015GR kuitulaseri tekninen erittely

Putkilaseri siltaKolmannen sukupolven Aviation Aluminum Gantry

Silta eli gantry on valmistettu ilmailualan standardien mukaisesti ja painettu 4300 tonnin painevalukoneella muotoonsa. Päästökäsittelyn jälkeen sen lujuudeksi saadaan 6061 T6, arvo, joka on kaikista isoin lujuus kenenkään gantrysta eli sillasta. Lentokonealumiinilla on monia etuja, kuten hyvä lujuus, kevyt paino, korroosion kestävyys, anti-oksidaatio, matala tiheys ja ominaisuuksia, jotka suuresti lisäävät prosessointi vauhtia.

Paletinvaihtaja

 putkilaseri paletinvaihtaja

Paletinvaihtaja toimii ylös/alas vaihtaessaan ja paletti vaihtuu alle 15 sekunnissa pöydälle. Ylös alas liikkeen ansiosta leikkaustapahtuma on stabiilimpi.

Runko eli peti

Putkilaseri petiHitsattu, päästetty ja koneistettu peti, paino 4500 kg, on kaiken tukevan ja värinättömän leikkauksen A ja O. Luonnollisesti peti on päästetty ja koneistettu ennen isojen neliömäisten lineaarilaakerijohteiden kiinnittämistä.

Leikkauspää

Leikkauspää voi fokusoida automaattisesti. Ohjelmisto säätää automaattisesti fokusointi linssiä erityisesti leikattaessa eri paksuisia levyjä. Automaattinen fokus on noin kymmenen kertaa manuaalisen säädön nopeus vauhdiltaan.

Säätö väli on -10 mm … +10mm, tarkkuus 0.01 mm, käyttöväli 0… 20 mm paksuudet.

Pitkä käyttöikä tulee siitä, että sekä kollimaattori linssissä että fokus linssissä on vesijäähdytetty heat sink, joka laskee leikkauspään lämpötilaa ja parantaa leikkaus pään elinikää.

Voimansiirron laatukomponentit

Putkilaseri voimansiirtoAlennusvaihteet, hammastangot ja-pyörät sekä servot ovat kaikki tunnettuja merkkituotteita.

Kuitulaseri tekniset arvot

Koneen malli LF3015GA
Laser teho 1000W 2000W 3000W 4000W 6000W 8000W(Optional)
Mitat 8150*2825*2125mm
Työalue 3000 mm x 1500 mm
Toistotarkkuus ±0.02 mm
Suurin nopeus 120 m/min
Suurin kiihtyvyys 1.5 G
Jännite 380 V 50 Hz/60 HZ



3000W LF3015GA  laserin toimituksen pääkohdat

    • WIFI remote control järjestelmä
    • Generation III integroitu lentokonealumiini silta
    • Raytools auto focus laser leikkauspää
    • Saksa MOTOREDUCER servojen alennusvaihteet
    • Japan YASKAWA servo moottorit
    • Saksa hiotut hammastangot ja -pyörät
    • Japan SMC pneumattiset osat
    • France SCHNEIDER elektroniikka ja sähkökomponentit
    • Taiwan HIWIN neliö lineaarilaakeri johteet (35 mm WIDTH)
    • Automaattinen keskusvoitelu.
    • Laser leikkauspää yhdessä ei koskettavan korkeuden seurannan kanssa
    • Erillinen ohjauskapinetti ilmastointilaitteella
    • Automaattinen savun poisto järjestelmä
    • Dual-temperature vesi jäähdytys kone
    • Cypcut käyttöjärjestelmä
    • Kulutusvaraosat noin € 2.700,- yhden vuoden käyttöä varten
    • vaihtopöytä ja suojat ympärillä
    • CE suojat, sähköt ja ohjaus
    • 50KVA stabilizer
    • Ilman puhdistus filtteri järjestelmä
    • N2 ja O2 automaattinen paineen asetus
    • Leikkaustietokanta
    • Kuljetuspakkaus

Koneen asennuksen tekee tehtaan asentaja yhdessä Rensin insinöörin kanssa. Asiakkaan tärkeimmät materiaalit koeajetaan ja haetaan tärkeimmät lastuamisarvot. Rensin asentajalla on jo ennestään tuntemus Cypcut ohjauksesta ja ohjelmistosta (autonestaus, nestaus, radan teko, Flycut, Frog cut jne.) Asennus ja koulutus kestää 7 pitkää päivää asiakkaalla. Toivottavaa on että myös viikonloppuna voi tehdä asennusta ja koulutusta.

LF3015GA kuitulaseri 4 kw lähteellä levyn leikkaamiseen

Asennettuna asiakkaalla.                                             € hämmästy hintaa, kysy

Jos olet kiinnostunut pienen yhden pöydän 1200 × 2500 mm 1 kW laserista,  Klikkaa TÄHÄN

Jos haluat pienen koon värimetallien laserin, KLIKKAA TÄHÄN
