Mittauspalvelut

alihankinta

Rensi-mittauspalvelut tarjoaa mittausta ja siihen liittyviä lisätoimintoja kuten raportointeja, mallinnusta ja konsultointia. Mittauspalveluita tehdään sekä asiakkaan että Rensin tiloissa.

Toimimme tunti-/päivälaskutuksella tai vuosisopimusmittauksissa esimerkiksi päivän kuukaudessa asiakkaalla.

Mittauspalvelu on  :

  • Koordinaattimittausta
  • Skannaavaa mittausta
  • Graafiset raportit
  • 3D-skannausta
  • 3D-mallinnusta

Rensin henkilöstöllä on yli vuosikymmenen kokemus mittaamisesta sekä 3D-skannauksesta. Kokemusta on kertynyt demojen, konsultoinnin sekä koulutuksen osalta mm. seuraavista sovelluksista:

  • Konepajatekniset mittaukset
  • Kokoonpano- ja hitsausjigien ja kiinnittimien mittaus
  • Ajoneuvoteollisuuden mittaukset
  • Kokoonpanojen tarkastus
  • Taivutettujen putkien mittaus
  • Protokappaleiden laaduntarkastus
  • Käänteinen suunnittelu/digitointi yksittäiskappaleesta
  • Ihmisen/ruumiinosien 3D-skannaus lääketieteellisiin tarkoituksiin

Mittauspalvelussa käytettävät laitteistot

Asiakkaan luona tapahtuva mittaus ja skannaus voidaan toteuttaa seuraavilla laitteistoilla:

Kreon Ace 7 Skyline – 3D skannerilla oleva mittausvarsi

  • Mittausalue 2,5 m
  • Mittausalue jatkettavissa referenssipisteiden avulla
  • Siirrettävä, paino vain n. 10 kg
  • Mittaus ilman CAD-kuvaa tai CAD-kuvaa vastaan
  • Digitointi ja tiedonsiirto CAD-ohjelmiin (Iges, Step ja Parasolid)

Artec Eva 3D-skanneri

  • Käsin käytettävä 3D-skanneri
  • Ottaa myös bittikartan eli kappaleen tekstuurin
  • Datan ulostuonti kolmioverkkomalleina (stl, obj, ply, wrml)
  • Kappaleen seuranta geometrian avulla
  • Nopea käyttökuntoonlaitto
  • Suuri skannausnopeus
  • 3D-videoiden teko – 15 frame per sekunti

Rensillä tapahtuvat mittaukset voidaan suorittaa yllä olevien lisäksi myös Aberlink Axiom Too CNC-mittauskoneella.

Aberlink Axiom Too HS CNC-koordinaattimittauskone

  • Mittausalue 640 x 600 x 500 mm
  • CNC-mittausohjelman teko kappaleille
  • Sekä koskettava että videomittaus
  • Kääntyvä mittauspää, 360 x 90 astetta

Mittaus- ja mallinnuspalveluissa käytettävät ohjelmistot

Metrolog

  • Koordinaattimittaus ilman CAD-kuvaa tai CAD-kuvan kanssa
  • Mittausraportit esim. PDF- tai Excel-muodossa
  • Piirteiden ulostuonti Iges- tai Step-muodossa

Polyworks

  • 3D-skannausdatan käsittely
  • Ulostuonti pistepilvenä tai kolmioverkkona
  • CAD-pintojen teko parametrisesti tai Nurbs-pintoina
  • Skannauksen vertailu CAD-mallia vastaan
  • Erilaiset graafiset raportit, loistavat sellaiset

Aberlink 3D

  • Koordinaattimittaus
  • Raportit graafisena tai taulukkomuodossa
  • Useamman kappaleen mittauksessa myös SPC-raportit

ANSYS SpaceClaim

  • Käänteinen suunnittelu
  • STL-tiedostojen käsittely 3D-printtereitä varten
  • Konseptisuunnittelu
  • Direct Modeling
  • Dynaminen analysointi

Ladattavat tiedostot

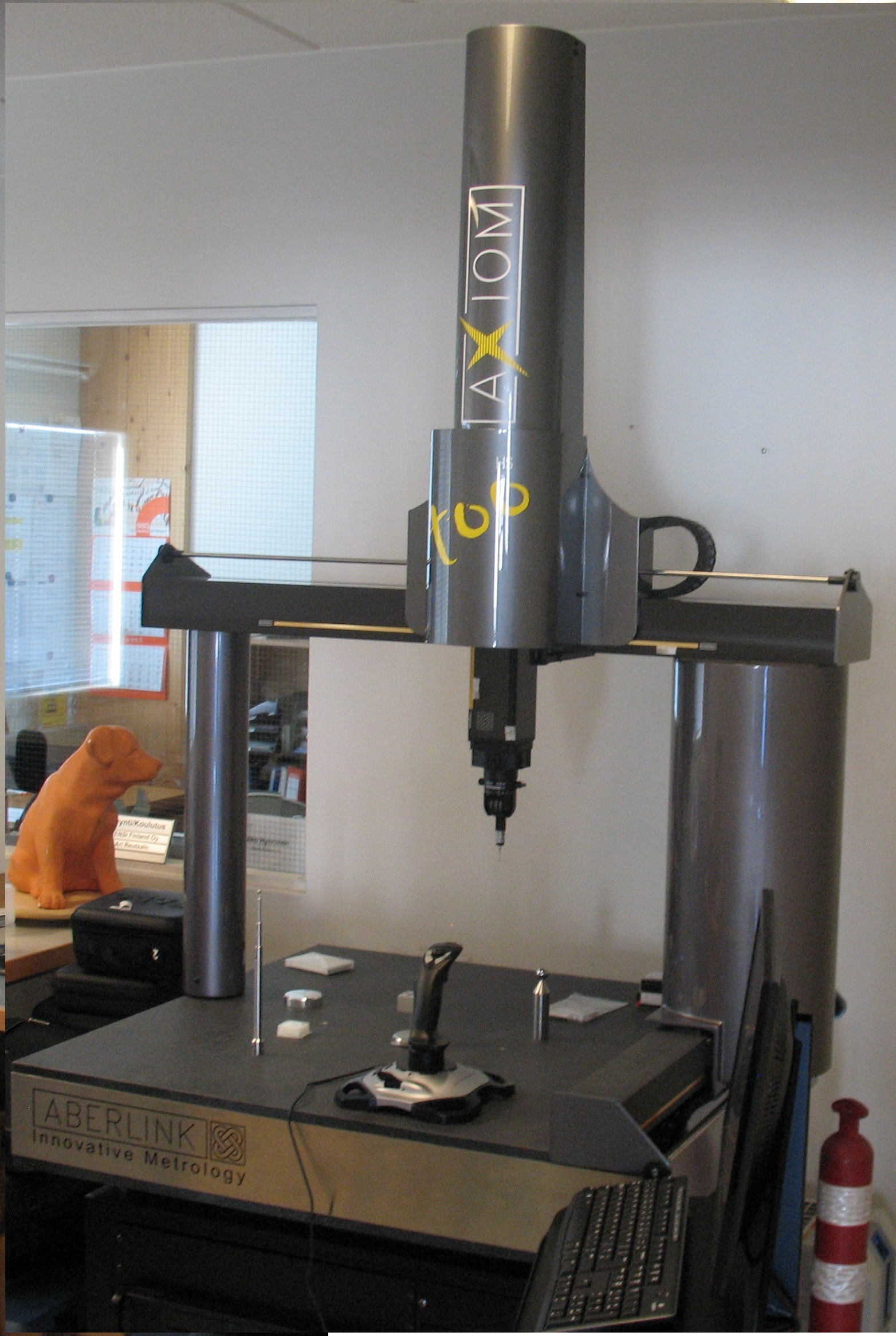

Axiom too kooridnaattimittauskone

Aberlink mittauskone

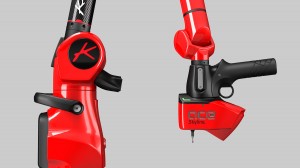

Ace 7 Scanarm

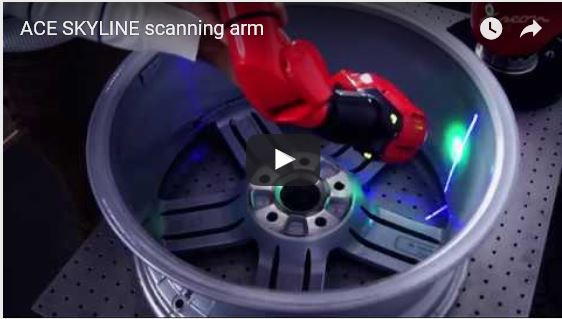

Ace 7 Scanarm Skyline sinisen valon 3D skannerilla, myös kiiltävien pintojen skannaus

Artec Eva 3D skanneri

Artec Eva skannaus antiikkituolista, huomaa kankaan ja puuosien tekstuuri
