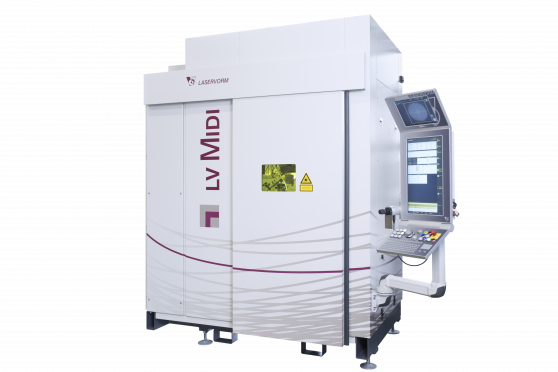

LV Midi | Laservorm GmbH

Erittäin kehittyneet 3D-käsittelyprosessit hitsauksessa, karkaisussa, pinnoituksessa ja leikkauksessa.

LV Midi on monipuolinen CNC- tarkkuuslaser, joka käsittelee mikrokokoisia ja keskikokoisia komponentteja, myös monimutkaisia geometrioita. Kompaktin rakenteensa ansiosta se tarjoaa laajat käsittelymahdollisuudet. Tämä lasertyöstöjärjestelmä on saatavilla 3-, 4- tai 5-akselisena.

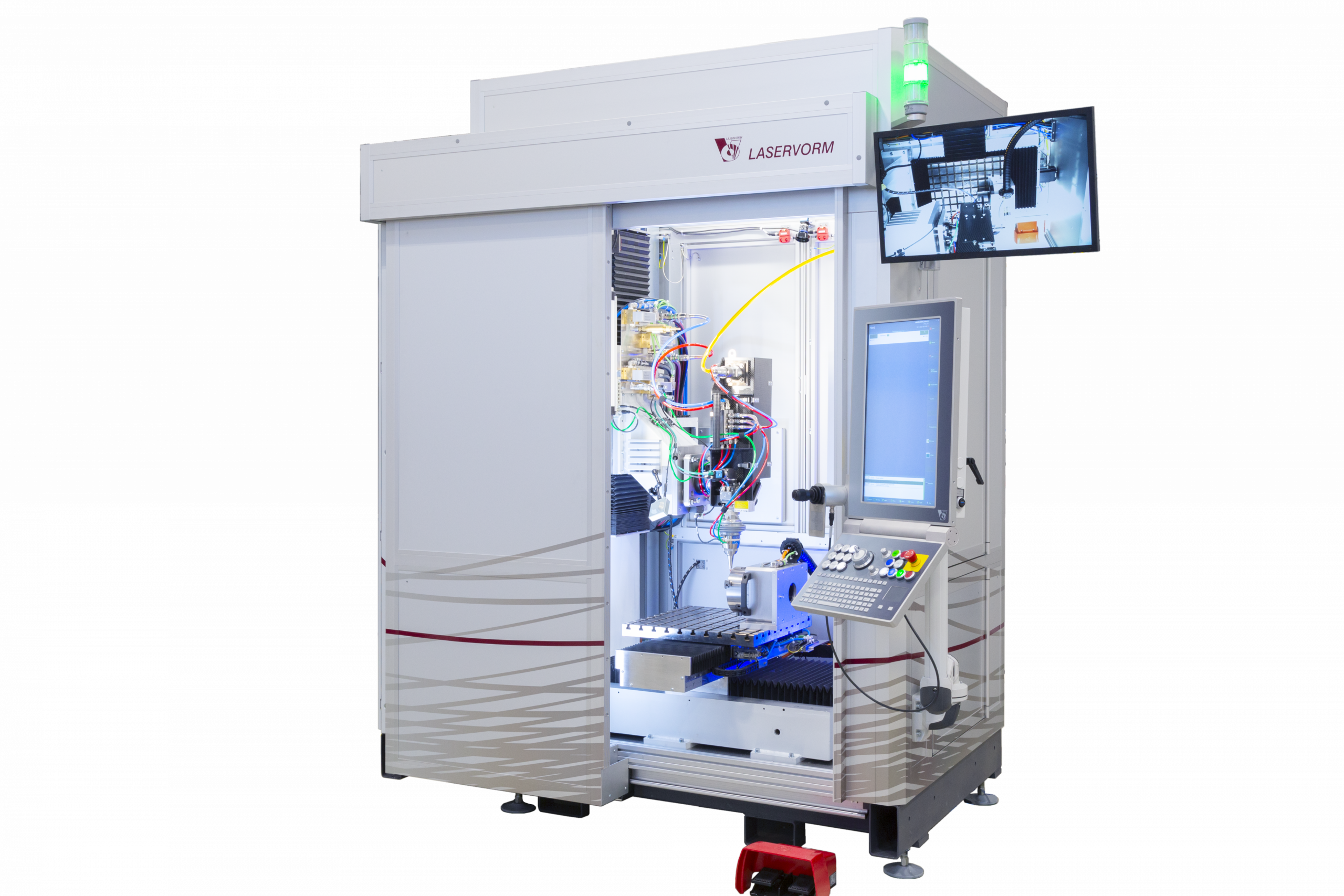

Keskeinen akselijärjestelmä sisältää kaksi päävaihtoehtoa: joustavan 3-akselisen lineaarijärjestelmän, joka hoitaa suurimman osan käsittelyliikkeistä, sekä kiinteän Z-akselilla olevan työstöoptikan, joka toimii ristipöydän kanssa X-Y-akselien ohjaamiseksi. Saatavilla on myös lisävarusteita, kuten pyörivä kääntöyksikkö vaativaan 3D-koneistukseen ja vaihtoehtoinen pyörivä akseli pyörähdyssymmetristen osien käsittelyyn.

LV Midi voidaan räätälöidä materiaalinsyöttöön, kappaleen asemointiin ja kiinnitysjärjestelmiin. Siinä hyödynnetään LV Base -erikoisbetoniteknologiaa, joka takaa maksimaalisen tarkkuuden myös suurella dynamiikalla.

Tämä asiakaskohtaisesti konfiguroitu peruskone on tehokas ratkaisu eri teollisuudenaloille, kuten ajoneuvoteollisuuteen, voimansiirtotekniikkaan, koneenrakennukseen, lääketeknologiaan, tarkkuustekniikkaan sekä ilmailuun.

LV Midi – Tarkkuuslaser

Laajan prosessi- ja käsittelyspektrin ansiosta:

Laser-materiaalinkäsittely yksittäiskappaleista suuriin sarjoihin
Laserprosessit hitsaukseen, kovettamiseen, leikkaamiseen tai pinnoittamiseen kokoonpanosta riippuen
Lyhyet käsittelyajat korkean akselinopeuden ja kiihtyvyyksien ansiosta yhdessä optimoitujen teknologisten prosessien kanssa

Luotettavuus ja käyttäjäystävällisyys:

Älykäs ohjaus minimoi käyttäjän tarpeen puuttua prosessiin
Mukautuva käsittely
Laserkeilan muotoilu ja ohjaus ohjelmoitavalla säteen laadulla
Kaikkien tärkeiden teknologisten parametrien ohjelmoitavuus ja toistettavuus
Nopea ja helppo uudelleenvarustelu
Ergonominen työskentelyalueen saavutettavuus suuren oviaukon ansiosta

Prosessin luotettavuus:

Korkea tuotannon laatu ja järjestelmän käytettävyys operaattorille hienostuneen koneenrakennuksen, lasertekniikan ja teknologisen asiantuntemuksen ansiosta

Joustavuus ja tulevaisuudenvarmuus:

Yksilöllisesti konfiguroitavat järjestelmät hienostuneilla vakiomoduuleilla ja erityisillä mukautuksilla
Olemassa olevia järjestelmiä voidaan laajentaa ja jälkiasentaa.
Kattava jälkimyyntipalvelu

Laitteisto

Laser	Kuitukytketyt kiinteän olomuodon laserit käyttötarkoituksen mukaan
Optiikka	Prosessikohtainen optiikka
Mekaniikka	3-, 4- tai 5-akselinen laitteistoPääakselirakenteen valinta: ulokevarsi 3-akselinen lineaarijärjestelmä tai X-Y ristipöytä erillisellä Z-akselilla
Lisävarusteet	Pyörivä akseli (4-akselinen) tai pyörivä-kallistusyksikkö (5-akselinen)
Ohjaus / Ohjelmisto	NC ja PLC tiukasti synkronoitu nopeita laserprosesseja varten TeachOnTheFly Keskitetty tietojen tallennus sujuvaan prosessivalidointiin
Vaihtoehdot	Lisämateriaalinsyöttö (lanka, jauhe) Mukautuva käsittely kuvankäsittelyn, linjaskannerien tai muiden mittausjärjestelmien perusteella Integrointi MES-järjestelmiin, esim. umatin kautta Tracing – mikrosekunnin tarkkuudella prosessin kannalta tärkeiden parametrien tallennus Induktiivinen esilämmitys ja jälkilämmitys NC-integroidut skannerit
Laajennusvaihtoehdot	Pyörivä indeksointipöytä Vastalevy paineohjauksella Vaihdettavat kiinnityslaitteet Käsittelypöytä Pick’n’Place-asemat
Suojaus	Laser-turvallisuusluokan 1 mukainen Valinnaisesti saatavilla: passiivinen kotelo anodisoidusta alumiinista
Huolto	Huolto, korjaus ja varaosat Teknologian kehitys Käyttäjäkoulutus Etähuolto vikatilanteessa ja tarvittaessa Teknologinen tuki

Valmistajan sivut

Tekniset tiedot

LV Midi Tarkkuuslaser
Mitat (L x S x K)	2 000 mm x 1 300 mm x 2 600 mm
Paikoitustarkkuus	<± 0,01 mm
Toistotarkkuus	<± 0,005 mm
Ulokevarsi 3-akselinen lineaarijärjestelmä	Liikeradat (X x Y x Z): 670 mm x 300 mm x 300 mm Työskentelyalue maks. (X x Y x Z): 1 500 mm x 600 mm x 700 mm
Erillinen Z-akseli X-Y ristipöydällä	Liikeradat (X x Y x Z): 500 mm x 500 mm x 600 mm Työskentelyalue maks. (X x Y x Z): 1 000 mm x 1 000 mm x 600 mm
