MVD iBEND C -sarja – Edistyksellinen CNC-särmäyspuristin vaativaan levyn särmäys työhön

Tarkkuutta, voimaa ja monipuolisuutta levyn särmäys tarpeisiin

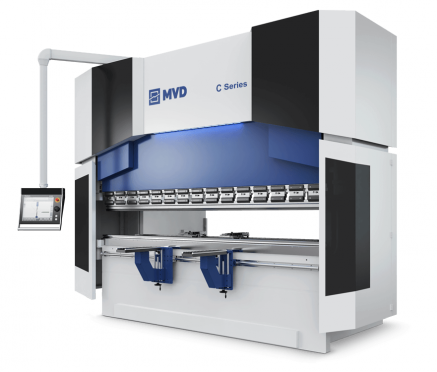

MVD iBend C-sarjan hydrauliset CNC-särmäyspuristimet tarjoavat huippuluokan suorituskykyä ja tarkkuutta vaativiin taivutussovelluksiin. Koneet on suunniteltu erityisesti teollisuuden tarpeisiin, joissa tarvitaan tehokasta ja monipuolista taivutuskapasiteettia. C-sarjan koneet ovat varustettu neljän akselin CNC-ohjauksella (Y1, Y2, X, R), ja niitä voidaan laajentaa jopa kahdeksaan akseliin (Y1, Y2, X1, X2, R1, R2, Z1, Z2) tarpeen mukaan.

Koneen taivutusisku on 310 mm ja kurkun syvyys 410 mm, mikä mahdollistaa monipuolisen käytön erilaisissa taivutustöissä. Koneen valinnaisiin ominaisuuksiin kuuluvat muun muassa moottoroitu kruunausjärjestelmä, laajennettu takavaste ja erilaiset työkaluratkaisut.

Ohjausjärjestelmänä toimii ESA S640 -CNC-ohjain, joka tarjoaa intuitiivisen käyttöliittymän ja tarkan ohjauksen. Koneessa on myös mahdollisuus käyttää muita ohjausjärjestelmiä, kuten DELEM DA-66T tai Cybelec CybT15, asiakkaan tarpeiden mukaan. Takavaste on servo-ohjattu ja sen tarkkuus on ±0,03 mm. Takavasteessa on kaksi kolmiportaista sormea, jotka voidaan siirtää manuaalisesti lineaarikiskoa pitkin. Koneessa on myös liukuvat etulevytuet, jotka helpottavat suurten ja raskaiden levyjen käsittelyä.

Vakiotyökaluihin kuuluu 67 mm korkea, 85 asteen ja R:0,8 mm:n säteellä varustettu ylätyökalu sekä 60×60 mm:n, neljällä V-uralla (16, 22, 35 ja 50 mm) varustettu 85 asteen ja 60 mm korkea alatyökalu. Koneessa on myös MVD:n erikoisvalmisteinen kapea alapöytä (eurooppalaista tyyppiä) ja Promecam-tyyppinen pikalukitus ylätyökaluille. Turvallisuusominaisuuksiin kuuluu MSD- tai DSP-tyyppinen etulasersuojausjärjestelmä (CE-luokka IV) ja valokennoihin perustuva takasuojaus. Koneessa on myös LED-valaistus RAM-osassa, joka parantaa näkyvyyttä ja työskentelymukavuutta.

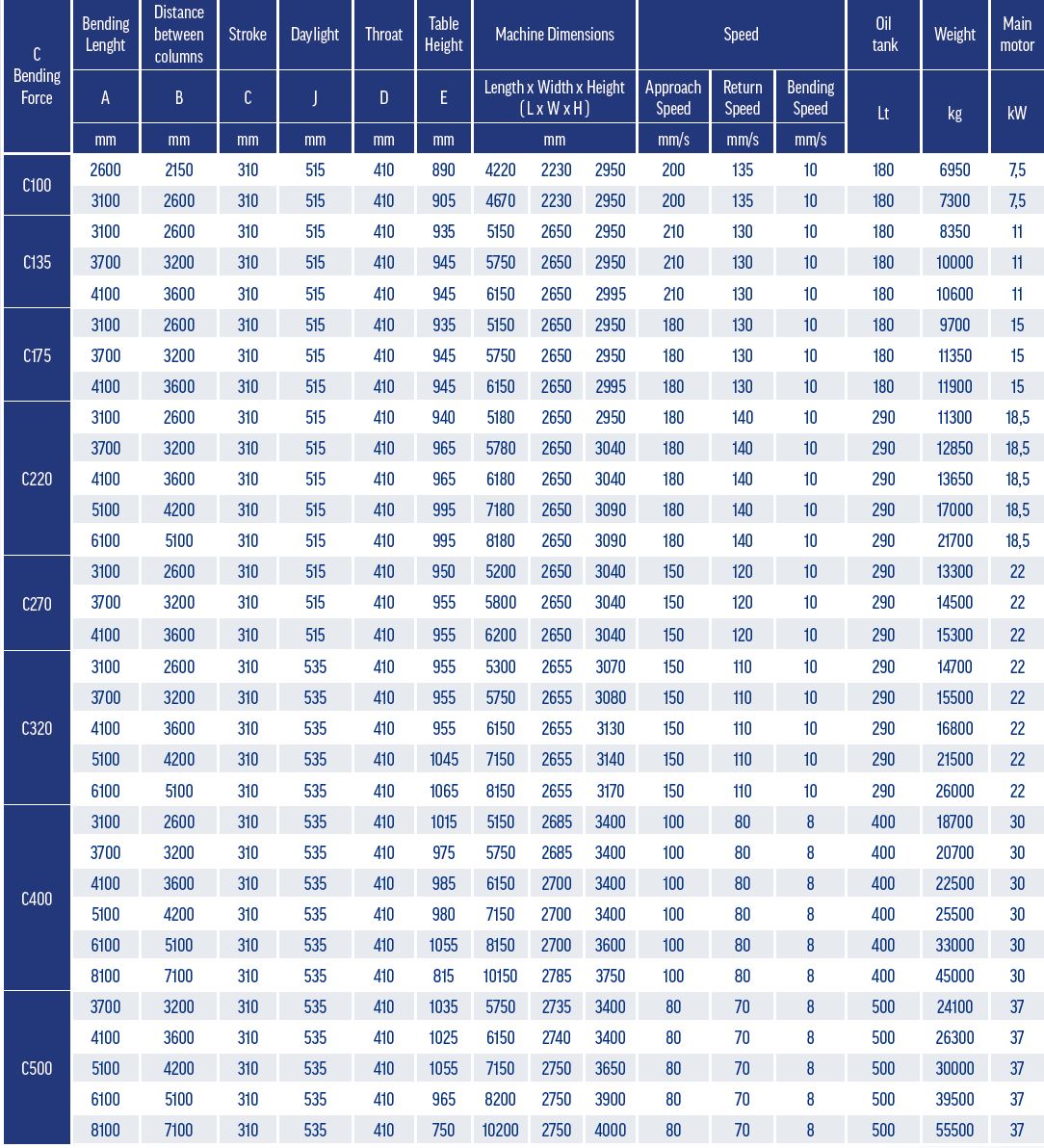

MVD iBend C -sarjan särmäyspuristimet ovat saatavilla eri tonniluokissa (100–500 tonnia) ja taivutuspituuksilla (2600–8100 mm), mikä mahdollistaa koneen räätälöinnin asiakkaan tarpeiden mukaan.

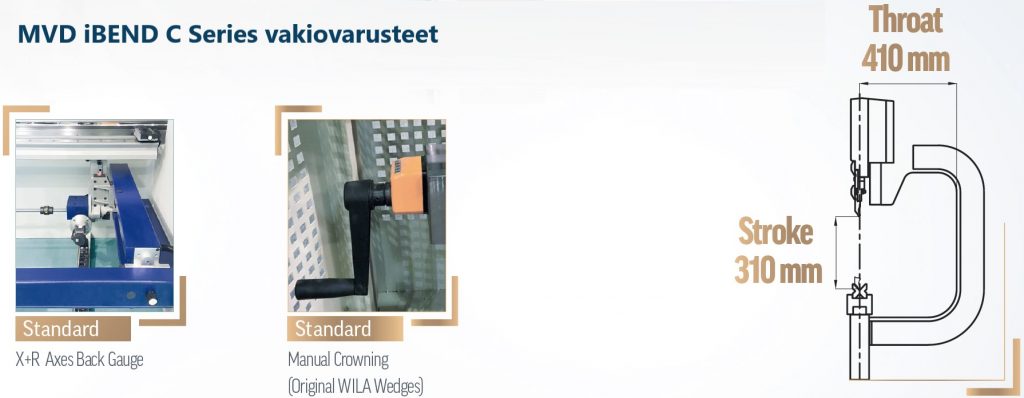

Särmäyspuristin MVD C Series vakiotoimitus

• Y1,Y2,X,R CNC 4 akselia
• Isku 310 mm, kurkun syvyys 410 mm
• ESA S640 CNC -ohjausyksikkö
• ± 0,03 tarkkuus SERVO moottoroitu takavaste. X = 750 mm, R = 250 mm
• Pikakiinnitin Promecam-lävistystyökalun pidike
• Liukuvat etulevyn tukivarret
• Manuel Taivutusta estävä bombeeraus alkuperäisillä Wila-kiiloilla.
• MVD-erityinen kapeapohjainen pöytä (eurooppalainen tyyppi)
• GIVI-optiset lineaari sauvat
• Vakiolävistystyökalut (K: 67, 85°, R:08)
• Vakiotyökalut (60x60mm, 4 Vee V = 16-22-35-50 mm, 85°, H: 60)
• LED-valaistus RAM-muistissa

Lisävarusteet

1. X+R – 4-6-8 akselin takavaste vaihtoehdot
2. Rolleri Rol200 hydraulinen meistikiinnitys
3. Wila hydraulinen lukitus
4. Leveä pohjapöytä Multi Vee -materiaaleille.
5. Moottoroitu taipumaton bombeeraus alkuperäisillä Wila-kiiloilla
6. 1.000 mm X-akselin liike
7. AKAS- tai DSP-etulaserturvajärjestelmät
8. Ylimääräiset takavasteen sormet

Z1 Z2 R X ja X5 takavaste – suositeltava
