Mittapäävaihtoehdot

Aberlinkin koordinaattimittakoneille on saatavissa useita erilaisia mittapäävaihtoehtoja jokaiseen tarpeeseen.

Manuaalinen indeksointi

Manuaaliset mittapäät ovat edullisimpia, ne ovat loistava vaihtoehto yksinkertaisiin ja määrältään vähäisiin mittauksiin, ne vaativat koneen käyttäjän tekemään indeksoinnin.

TP8

Entry level -vaihtoehto. Riittävä, kun mittaus on tehtävissä yhdellä indeksoinnilla. Portaaton, ei toistettavissa oleva säätö.

Kierre M3.

MH20i

Toistettava manuaalinen indeksointi. Hyvä valinta, kun indeksointi on tarpeellista manuaalikoneella.
Sopii myös CNC-ohjattuihin koneisiin, jolloin käyttäjä tekee tarvittavan indeksoinnin.

A-akselin liike 90 astetta ja B-akselin liike 360 astetta, säätö 15 asteen välein.

Käyttää TP20-moduuleja, kierre M2.

Automaattinen indeksointi

Automaattinen mittapää vapauttaa käyttäjän muihin tehtäviin mittauksen ajaksi.

RTP20

Perustuu rakenteeltaan MH20i mittapäähän.

Automaattinen indeksointi käyttää pöytään kiinni asetettavaa tankoa, jonka avulla kone tekee indeksoinnin mekaanisesti.

Käyttää TP20-moduuleja, kierre M2.

Motorisoitu indeksointi, koskettava

Motorisoitu mittapää on täydellinen vaihtoehto, kun indeksoinnilta vaaditaan nopeutta ja pöytätilaa ei voida uhrata indeksointitangolle.

PH10T

A-akselin liike 105 astetta ja B-akselin liike 360 astetta, indeksointi 7,5 asteen välein.

Käyttää TP20- tai TP200-moduulia, kierre M2.



PH10M

Eroaa PH10T-mittapäästä tukemalla multiwire-käyttöä, joka on välttämätön SP25M-skannausmoduulien käyttöön.

Voidaan käyttää sekä koskettavaan että skannaavaan mittaukseen riippuen käytetystä moduulista.

A-akselin liike 105 astetta ja B-akselin liike 360 astetta, indeksointi 7,5 asteen välein.

Käyttää SP25M-moduulia, kierre M3 tai TP20-moduulia, kierre M2.

PH20

Mahdollistaa portaattoman indeksoinnin, A-akselilla 120 asteeseen saakka, B-akselilla 360 astetta.

Portaaton indeksointi mahdollistaa kappaleen koskettamisen ilman X/Y/Z-liikkeitä, joka parantaa sekä mittauksen nopeutta että tarkkuutta.

Käyttää TP20-moduuleja, kierre M2.

Motorisoitu indeksointi, skannaava

Motorisoidulla indeksoinnilla toimiva skannaava mittapää mahdollistaa monimutkaisten pinnanmuotojen tarkan ja nopean tarkastelun.

PH10M

Eroaa PH10T-mittapäästä tukemalla multiwire-käyttöä, joka on välttämätön SP25M-skannausmoduulien käyttöön.

Voidaan käyttää sekä koskettavaan että skannaavaan mittaukseen riippuen käytetystä moduulista.

A-akselin liike 105 astetta ja B-akselin liike 360 astetta, indeksointi 7,5 asteen välein.

Käyttää SP25M-moduulia, kierre M3 tai TP20-moduulia, kierre M2.

Ei indeksoitava, skannaava

PH6M

PH6M on skannaava mittpää ilman indeksointia, joskin käyttämällä tähtipäätä voidaan lisätä indeksoinnit X/Y plus- ja miinussuuntiin.

Käyttää SP25M-moduulia, kierre M3.

Kameramittaus

Aberlinkin Vision-järjestelmä mahdollistaa helpon ja nopean 2D-mittauksen kappaleille, joille pienikin kosketusvoima on liikaa. Ohjelmoitava suurennos helpottaa pienten kappaleiden mittausta.

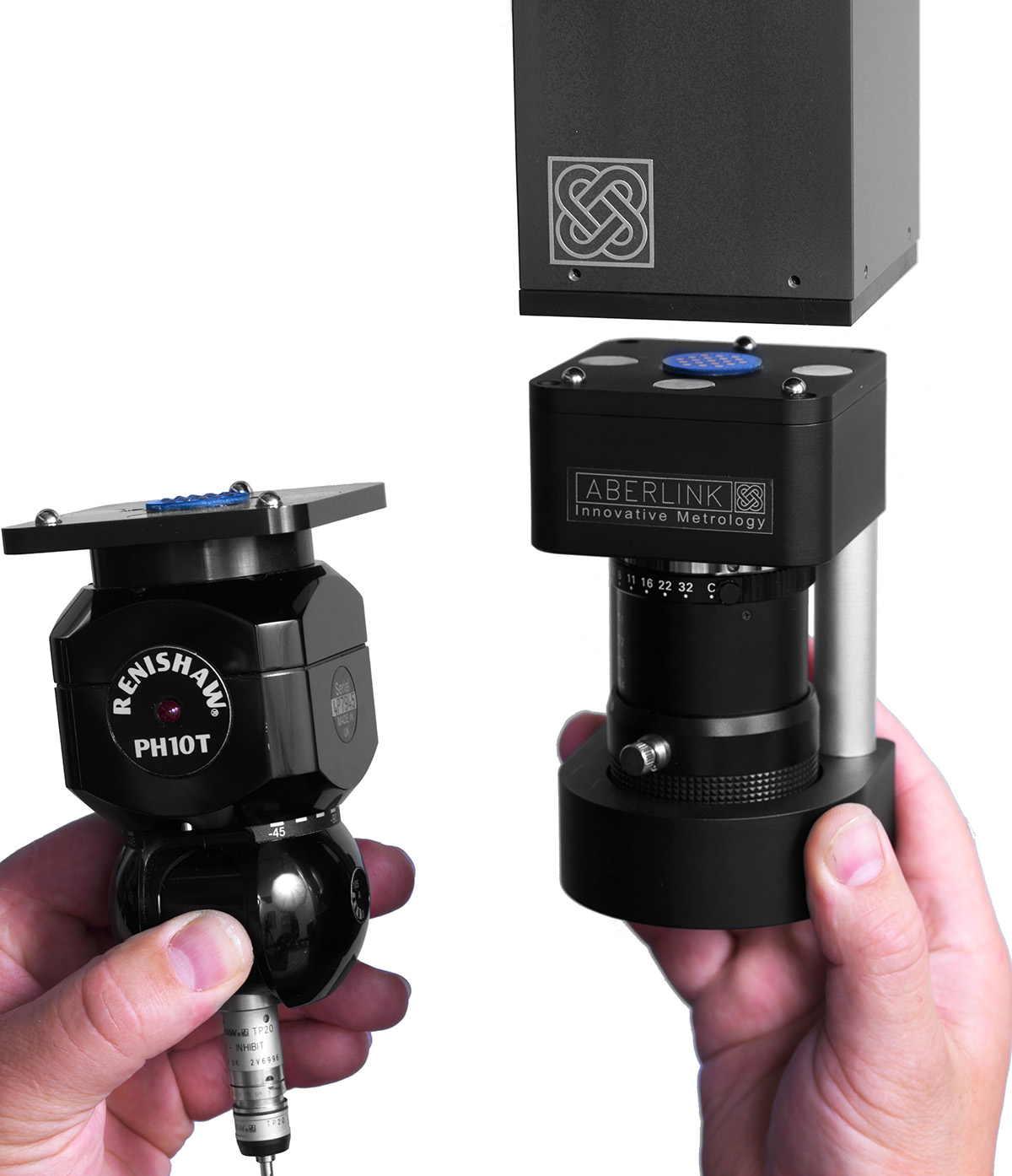

Mittakoneet voidaan varustaa kameravalmiudella, jolloin mittapään kiinnitys on magneettinen ja sallii nopean vaihtamisen kameraan.

Kamerassa on ohjelmoitava LED-kehä, joka koostuu valkoisista sekä UV-ledeistä. UV-valon avulla saadaan esimerkiksi kappaleen alle asetettu valkoinen paperi toimimaan taustavalona.

Kameraa voidaan käyttää samassa mittauksessa kuin koskettavaa mittapäätä. Telesentrinen linssi mittaa tarkasti jopa ollessaan huonosti fokusoitu.

Tarjolla on myös runsaasti erilaisia lisävarusteita, kuten kollimoitu taustavalo ja eri kokoiset UV-käyttöön tarkoitetut lasialustat.

Mittapää Yhtenäinen mittapää Indeksoinnin muutos Max. Pituus Indeksoinnin porrastus Indeksointien määrä Toistettava indeksointi Toistettava työkalun vaihto
TP8 Kyllä Manuaalinen 105mm Portaaton Loputon Ei Ei
MH20i Kyllä Manuaalinen 150mm 15° 168 Kyllä Kyllä
RTP20 Kyllä Automaattinen 168mm 15° 168 Kyllä Kyllä
PH10T Ei Motorisoitu 450mm 7.5° 720 Kyllä Kyllä
PH20 Kyllä Motorisoitu 168mm Portaaton Loputon Kyllä Kyllä
PH6M Ei Ei 450mm Ei Ei Ei Kyllä
PH10M Ei Motorisoitu 450mm 7.5° 720 Kyllä Kyllä
