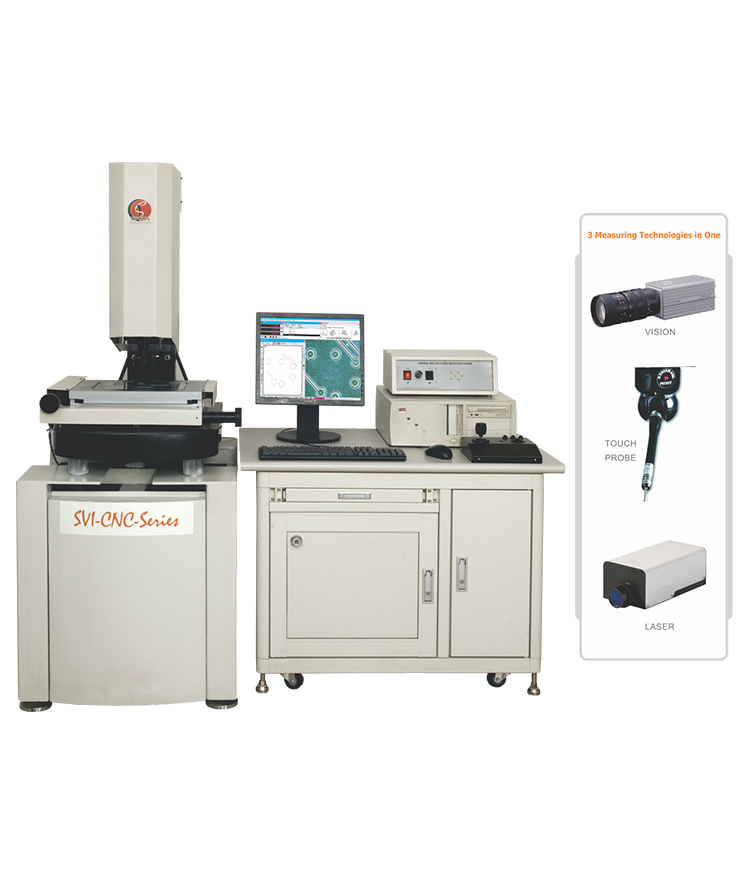

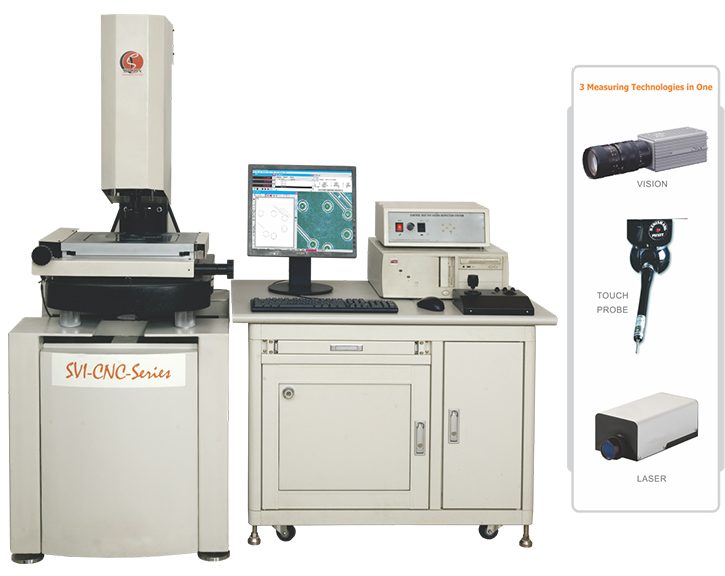

Sipcon SVI-CNC — video, laser ja koskettava
Videomittausjärjestelmä, CNC-videomittalaite, jossa optiona Renishaw kosketuspää
- Erittäin tarkka metallinen runko ja pylväs
- Superior mittaus ja toistotarkkuus pienitoleranssisissa mittauksissa
- Automaattinen video reunan havainnointi
- Suuriresoluutio parafocal zoom linssi.
- Flat Field high resoluutio optiikka terävien yhtenäisten kuvien saamiseksi
- Ainutlaatuisen hyvä valaistuksen joustavuus
- Voimakas, joustava ohjelmisto ohjelmointiin
- Kehittynyt mekaaninen suunnittelu tuo nopeuden ja tarkkuuden
- Manuaali käyttö pikaliikkeillä
| ERITTELY | |||
| Malli No: | SVI-5300- CNC-V |
SVI-5300- CNC-VT |
SVI-5300- CNC-VTL |
| Ohjelmisto | IK 5000 / MSU3DPRO / M3 | ||
| Mittausalue | 250 X 150 X 200 mm | ||
| Vaihtoehtoinen mittausalue | X-Axis 500mm asti, Y-Axis 400mm asti, Z-Axis 300mm asti | ||
| Resoluutio | 0.005 / 0.001 / 0.0005 / 0.0001mm | ||
| Lineaarinen tarkkuus | (3+L/200) micron | ||
| Toistettavuus | +/- (0.002mm) | ||
| Näköjärjestelmä | 1/3″ High Resolution CCD Camera | ||
| Suurennos | Optinen suurennos 0.7X – 4.5X & suurennos näytöllä 35X – 225X | ||
| Reunan tunnistus | Vakio | ||
| Vaihtoehtoinen hardware | PC + 19″ TFT Monitor | ||
| Pinnan valaisu | Fibre Optic / LED | ||
| Ääriviivan valaisu | Halogen Lamp /LED | ||
| Käyttö | Manuaalinen & CNC | ||
| Runko, taso & pylväs | Graniitti | ||
| Suurin kuorma | 30 kg | ||
| Virtalähde | 220-240 V + /-5%, 50/60 HZ | ||
| Liikkeen ohjaus: Joystick | Vakio | ||
| Ohjelmoitava valon säätö | Optio | ||
| Epälineaarinen virheen korjaus | Optio | ||
| Autofocus | Optio | ||
| Koskettava mittapää | X | Renishaw MCP/ MH20i | Renishaw MCP/ MH2Oi |
| Laser-mittapää | X | X | Conoprobe |
Videomittausjärjestelmä, manuaalinen, videomittauskone koskettavalla optiolla
- Erittäin tarkka metallinen runko ja pylväs
- Superior mittaus ja toistotarkkuus pienitoleranssisissa mittauksissa
- Automaattinen video reunan havainnointi
- Suuriresoluutio parafocal zoom linssi.
- Flat Field high resoluutio optiikka terävien yhtenäisten kuvien saamiseksi
- Ainutlaatuisen hyvä valaistuksen joustavuus
- Voimakas, joustava ohjelmisto ohjelmointiin
- Kehittynyt mekaaninen suunnittelu tuo nopeuden ja tarkkuuden
- Manuaali käyttö pikaliikkeillä
LISÄVARUSTEET
svi-img lisävarusteet
Videot
