EVO Cam II

Suuren tarkkuuden digitaalinen mittalaite

Evo Cam II on monipuolinen ja helppokäyttöinen digitaalinen videomittalaite, jopa 300-kertaisella optisella suurennoksella.  Evo Cam omaa erittäin tarkan resoluution suurella virkistystaajudella, mikä estää silmien väsymistä pitkäaikaisessa käytössä. Evo Cam II on täysin itsenäinen ja lisäksi on mahdollista liittää tietokoneeseen, mikä mahdollistaa mittaohjelmiston käytön.

3600x suurennos takaa pienimpien osien tarkastelun

Evo Camissa on 300x-kertainen optinen suurennos, mitä voi jatkaa digitaalisesti jopa 3600-kertaiseksi. Laite tallentaa Full HD-laatuista kuvaa, mitä on mahdollista lähettää langattomasti tietokoneelle Wifin kautta.

Monitarkennus uutena ominaisuutena

Vision Engineering on kehittänyt uuteen Evo Cam II -malliin monitarkennuksen, minkä avulla perinteisen yhteen pisteeseen fokusoinnin sijasta voidaan koko työalue tarkentaa tarkaksi kuvaksi.

Kuva ilman monitarkennusta

Monitarkennus kytkettynä päälle

360-astetta tarkkaa kuvaa

Evo Cam pyörivän katselukulman avulla on mahdollista tarkkailla kappaletta useasta eri suunnasta ilman kappaleen aikaa vievää kääntöä.

Helppoa ja nopeaa laaduntarkkailua

Evo Camissa on myös useita eri päällyksiä kameralle, jolloin kappaletta voi verrata suoraan visuaaliseen mittadataan. Pyynnöstä modifioitujen päällyksien tilaus on mahdollista esimerkiksi jokaiselle erilliselle kappaleelle.

Liikkuvan alusta kosketusherkkien kappaleiden laaduntarkkailuun

Useat eri jalustavaihtoehdot käyttötarkoituksen mukaan

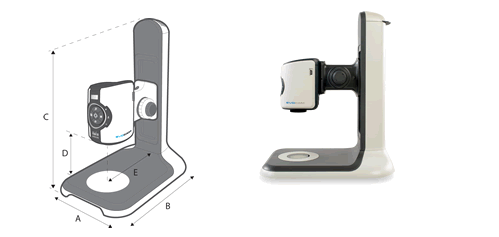

Ergo stand

A = 280mm

• Kooltaan pieni jalusta, joka tarjoaa erittäin vakaan tukialustan laaduntarkkailulle
• Kelluvan alustan ansiosta herkkien kappaleiden laaduntarkkailu nopeasti ja helposti.

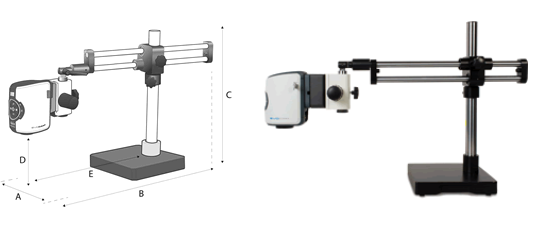

Double-arm boom stand

• Jalusta pitkällä varrella.
• Helppo säätää ja erittäin tukeva mikroskooppi
• Vaihtoehtoina pöytäkiinnitys tai erillisellä jalustalla oleva malli.

Multi-axis stand

• Tarkka ja kestävä. Jalusta teollisuuteen, missä suuri mitta-alue on tarpeen
• Integroitu kaasujousi, mikä mahollistaa nopean ja helpon jalustan säädön.
• Vaihtoehtoina pöytäkiinnitys tai erillisellä jalustalla oleva malli.

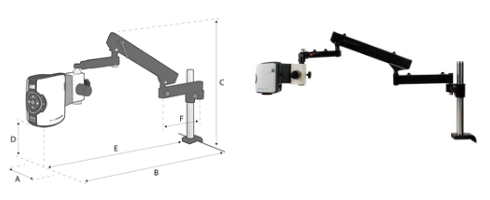

Articulated arm stand

• Suunniteltu työtehtäviin, missä suuri työalue on iso prioriteetti.
• Monen pistee kiinnitys mahdollistaa tarkan asettelun työalueella.

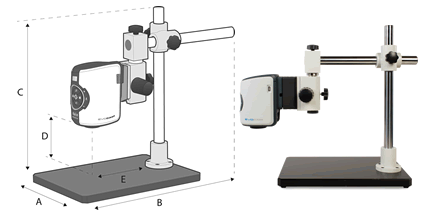

Single-arm boom stand

A = 278mm

B = 587mm – 625mm

C = 485mm

D = 220mm max.

E = 430mm max.

• Suuren tarkkuuden ”Boom” jalusta, mikä tarkaa suuren tarkkuuden ja vakauden
• Edullinen ratkaisu tarkkaan mittaukseen painavan jalustan kanssa.

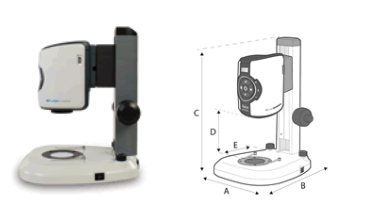

Bench stand

A = 240mm

B = 285mm

C = 340mm

D = 117mm max.

E = 85mm

• Pienikokoinen jalusta erittäin tarkkoihin mittauksiin. Soveltuu erityisesti toimisto/laboratirioympäristöön.
• Kelluvan alustan ansiosta herkkien kappaleiden laaduntarkkailu nopeasti ja helposti.

Usein kysyttyjä kysymyksiä

Mikä on otetun kuvan tiedostomuoto?
EVO Cam II kaappaa kuvia PNG (Portable Network Graphics) -muodossa, mikä on erittäin laajalti yhteensopiva muoto. PNG-kuvat eivät menetä pakkaamisesta johtuvia tietoja, ja säilyttävät tallennetun kuvan mahdollisimman yksityiskohtaiset tiedot. EVO Cam II tallentaa kuvat automaattisella järjestysnumerolla.

Tarvitsenko tietokoneen / ohjelmiston kuvien ottamiseen?
Ei. EVO Cam II ottaa kuvia suoraan laitteen sivulla liitettävään USB-muistitikkuun, joten PC: tä / ohjelmistoa ei tarvita. Voit kuitenkin yhdistää tietokoneen USB 3.0 -kaapelilla laitteen takana olevaan porttiin tai käyttämällä Wi-Fi-yhteyttä.

Voinko ottaa kuvia ulkoiselle kiintolevylle?
Kyllä. Liitä  ulkoinen asema USB 3.0 -porttiin USB-muistitikun sijasta.

Onko EVO Cam II USB -portti tietokoneeseen kytkemistä varten?
Kyllä. Laitteessa on kolme USB-porttia. Laitteen takana oleva USB 3.0 -portti mahdollistaa yhteyden tietokoneeseen. Laitteen kyljessä oleva USB-portti mahdollistaa kuvan ottamisen suoraan USB-muistitikulle tai  käytettäväksi Wi-Fi-donglen kanssa.

Voinko käyttää EVO Cam II: ta vain monitorin kanssa?
Kyllä. EVO Cam II kytketään yksinkertaisesti HDMI: n kautta mihin tahansa HDMI-yhteensopivaan näyttöön.

Mikä on EVO Cam II: n automaattitarkennusalue?
Automaattitarkennusalue on noin 1 cm (objektiivista ja suurennuksesta riippuen). Tämä sallii jonkin verran vaihtelua näytteen korkeudessa. Jos näytteen koossa on suuri ero, kameran sijaintia on säädettävä.

Kuinka kauan EVO Cam II: n käyttöönotto kestää?
EVO Cam II asennus kestää muutamia minuutteja. Tämän jälkeen kytke kamera päälle, jolloin laite on toimintavalmis.

Tarvitsenko koulutusta ennen EVO Camin käyttöä?
Ei. EVO Camin intuitiiviset säätimet tekevät käytöstä helppoa alusta alkaen.

Mitä hyötyä on 30: 1 zoomaussuhteesta?
Käyttäjä voi suorittaa useita eri tutkimuksia isoilla ja pienillä kappaleilla menettämättä tarkennusta. Tämä nopeuttaa läpimenoaikaa ja parantaa tehokkuutta.

Onko kamerassa automaattitarkennus?
Kyllä, mutta se voidaan tarvittaessa myös vaihtaa manuaaliseen tarkennukseen.

Mikä on EVO Cam II: n näkökenttä?
Näkökenttä(FOV) riippuu suurennuksesta ja objektiivilinssistä. Suurin näkökenttä saavutetaan pienemmällä suurennusksella. Näkökenttä pienenee suurennuksen kasvaessa. Katso lisätietoja optisista tiedoista.

Mitä valaistusvaihtoehtoja on olemassa?
EVO Cam II sisältää ohjattavan 8-pisteisen LED-rengasvalaisimen, joka tarjoaa optimaalisen varjovalaistuksen monenlaisiin sovelluksiin.

Voinko käyttää EVO Cam II: ta yksinkertaiseen mittaamiseen?
Kyllä. EVO Cam II: lla voidaan suorittaa yksinkertaisia ​​mittauksia muokattavalla peittoalueruudulla ja kohdistimilla. Peittoruutuja voidaan tilata asiakkaan toivomuksesta eri kappaleille soveltuviksi.

Millainen mittatarkkuus on saavutettavissa EVO Cam II: lla?
Vision Engineering ei ilmoita mittaustarkkuutta yksinkertaisella näytön mittauksella, koska mittaustarkkuuden määrittävät tekijät ovat lukuisia. Näitä ovat tarkennusasento, käyttäjän taito ja kalibrointi.

Sisältääkö EVO Cam II näyttöpäätteen?
EVO Cam II voidaan toimittaa näytön kanssa tai ilman. On tärkeää muistaa, että näyttö on kriittinen osa järjestelmää. Huonolaatuinen näyttö heikentää EVO Cam II -sovelluksen kuvanlaatua. Ota yhteyttä info@rensi.fi, mistä saat lisätietoja suositeltavista näytöistämme.

Miksi valita EVO Cam II stereomikroskooppi?
Tämä riippuu todella sovelluksestasi. EVO Cam II on mukava käyttää, ja samalla suurennuksen tasolla saadaan huomattavasti suurempi näkökenttä kuin stereomikroskoopilla.

Esimerkiksi elektroniikkasovelluksissa EVO Cam II on hieno tapa tarkistaa nopeasti piirilevyjen  vioittuneet alueet ja onko komponentit sijoitettu oikein.

Verrattuna stereomikroskooppiin, kuten Lynx EVO, saadaan 3D-kuva, missä kuvan syvyys on parempi.
