VDLS-koneistuskeskus

Koneistuskeskus eurooppalaiselle

• Eri kokoluokkia 600 … 1200 X-liike. Eri koneistuskeskusmallit eri tarkoituksiin.
• VDSL mallit ovat high speed hjjigh precision koneita
• kara on 12000 rpm
• lineaarilaakerit Taiwan PMI, 1000 ja 1300 mallit myös Z-akseli on lineaarilaakerilla
• Pikaliikkeet 36/36/30 m/min
• ATC on servomoottorilla
• Vakioohjaus on FANUC 0i-MF plus
• optiona eri karamoottoreita

VDLS-sarjan pystykarainen työstökeskus on upouusi CNC-kone, jonka on kehittänyt ja valmistanut General Technology Group Dalian Machine Tool Co., Ltd. Se tarjoaa erinomaisen suorituskyvyn, korkean hyötysuhteen ja luotettavuuden, korkean jäykkyyden ja vakauden takaa laaja jänneväli.
Käänteinen ”T”-pilari vähentää tehokkaasti tärinää ja muodonmuutoksia nopean leikkauksen aikana, kun taas nopea suoravetokara tarjoaa korkealaatuisen koneistuskyvyn. Sen tehokas lastunpoistokyky tekee työskentelyn tehokkaaksi. Se on ihanteellinen valinta piensarja ja yksittäiskappaletuotantoon sekä autoteollisuuden valmistajille, esim

Koneistuskeskuksen asennusta helpottavat rungossa olevat trukkitaskut ja leveä rungon alaosa. Kara, ohjaus, servot ja sähkökomponentit ja kaapelit ovat alan johtavilta toimittajilta.

Pääsuorituskyky ja ominaisuudet:

1.High Efficiency: Kaikkien kolmen akselin nopeaa liikenopeutta on lisätty 50 % ja suoravetokaran työkalunvaihtoaikaa on parannettu merkittävästi, mikä tarjoaa käyttäjille tehokkaan koneistuksen.

2. Korkea jäykkyys: Kaikki pääkomponentit on valmistettu valuraudasta, mikä varmistaa, että leikkausvoimat ja koneen oma paino imeytyvät tehokkaasti, mikä takaa erittäin tarkan koneistuksen.

3. Korkean suorituskyvyn kara: Varustettu korkean suorituskyvyn tarkkuuskaran laakereilla, jotka pystyvät saavuttamaan nopeudet jopa 12000 rpm, yhdistettynä karan öljyn jäähdytysjärjestelmään karan lämpötilan nousun hallitsemiseksi tehokkaasti.

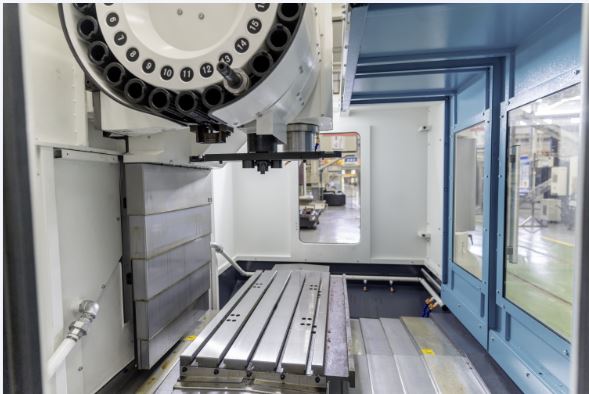

4.Tool Changer: Varustettu 24-työkalun robottityökalunvaihtajalla, jossa on nopeat ja luotettavat käsivarsien vaihdot, vakaa suorituskyky ja lyhyempi työkalun vaihtoaika, mikä varmistaa tehokkaan ja laadukkaan koneistuksen.

5. Lineaarisen akselin käyttörakenne: Hyväksyy yhdestä päästä kiinteän, yhteen päähän tuetun käyttörakenteen yhdistettynä esijännitettyyn kuularuuvirakenteeseen, mikä varmistaa tehokkaan ja tarkan käyttöjärjestelmän toiminnan.

6. Karan käyttörakenne: Kara ja moottori on kytketty suoraan nopealla kytkimellä, mikä minimoi mekaaniset tehohäviöt siirron aikana.

7. Kolmiakselinen lineaarinen ohjain: Tasainen toiminta, mahdollisuus valita rullaohjaimet.

8. Suuren halkaisijan C3-luokan kuularuuvit: Varustettu esijännitysrakenteella lämpölaajenemisen estämiseksi, kuulalaakerit käyttävät kontaktitiivistettyjä laakereita luotettavan toiminnan takaamiseksi.

9. Lastunpoistojärjestelmä: Tarjoaa taloudellisen ja käytännöllisen ruuvilastinkuljettimen sekä tasaisen ja luotettavan ketjulastukuljettimen, joka tarjoaa tehokkaita ratkaisuja erilaisille lastutyypeille.

10.Jäähdytysjärjestelmä: Suuren tilavuuden vesisäiliö, suuren virtauksen karapään jäähdytysjärjestelmä, joka vähentää tehokkaasti lämpötilan nousua leikkaamisen aikana sekä karan että työkappaleen osalta, ja se voidaan varustaa korkeavirtaushuuhtelujärjestelmällä lastujen poistamiseksi tehokkaasti.

11. Keskitetty voitelujärjestelmä: Tehokas keskitetty voitelujärjestelmä kohtuullisilla öljyämisväleillä varmistaakseen liikkuvien osien oikean voitelun ja pidentää käyttöikää.

12. Yksinkertainen öljy-vesierotin: Käyttämällä painovoiman laskeutumisperiaatetta, joka perustuu veden ja öljyn väliseen tiheyseroon, öljyn poistamiseksi leikkausnesteestä, mikä varmistaa leikkausnesteen kierron.

13. Valinnainen automaattinen ovi: Tarkka ja tehokas toiminta, joka tarjoaa käyttäjille edellytykset automatisoitujen tuotantolinjojen saavuttamiseen.

Vakiokokoonpanot

• 24T-varsityyppinen ATC
• Kuularuuvi ja lineaarijohteet
• Karan öljynjäähdytin
• Karan jäähdytysnesterengas
• Karan ilmapuhallus
• Lämmönvaihdin
• Kompakti öljy-vesi-erotin
• Ruuvimainen lastukuljetin
• Jäykkä tappikierteitys
• Työkappaleen jäähdytysjärjestelmä
• Ilma-ase
• Automaattinen voitelujärjestelmä

O Valinnainen

o Rullaohjain
o Jäähdytysnestettä karan ja korkeapaineyksikön kautta
o Suuritehoinen huuhtelujärjestelmä
o 4. akselin pyörivä pöytä
o Ilmastointilaite
o Ketjutyyppinen lastukuljetin ja lastulaatikko
o Työkalun mittapää & työkappaleanturi
o M30 automaattinen virrankatkaisu
