Pyöristävä levyhiomakone ADV 508-RW

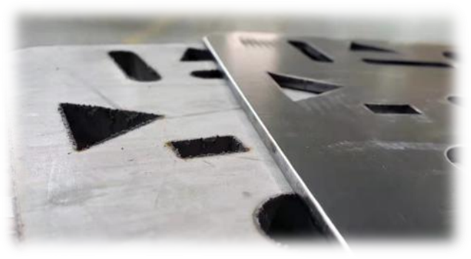

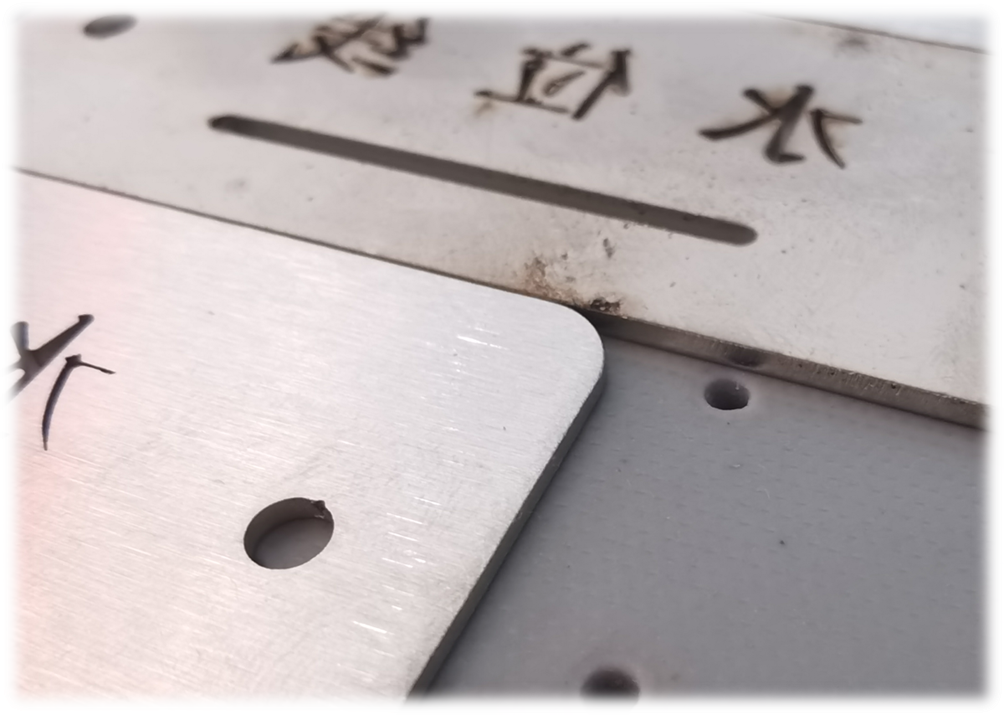

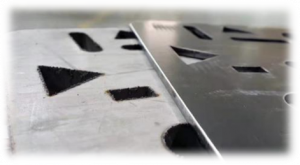

Automaattinen levyhiomakone on loistava valinta, kun tarvitaan täysin purseetonta ja kiiltävää pintaa. Kone kiillottaa harjoillaan kappaleet ja tekee halutessa myös pienet pyöristykset reunoihin (jopa 2 mm), samalla poistuu myös mahdollinen oksidikerros, joten tämän jälkeen osat ovat valmiita vaikka maalattaviksi.

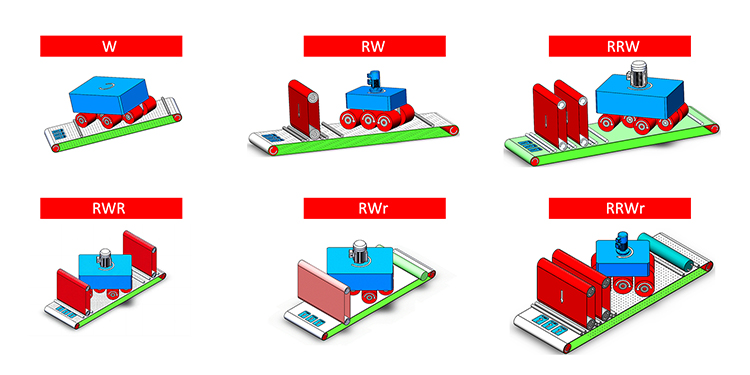

Mallinimessä R tarkoittaa hiomanauhaa ja W pyörivää harjapäätä.
Näiden kahden yhdistelmä poistaa tehokkaasti lujaakin kappaleessa kiinni olevan purseen nopeasti.

Koneen neljästä harjasta koostuva harjaosa tekee pyöristykset kappaleen reunoille jopa 2 mm saakka ja hiomanauha poistaa mahdolliset oksidikerrokset ja kiillottaa pinnan.

Menetelmän toiminnot ja edut:

  1. Pneumaattisesti ohjattu hiomanauha, jota voidaan nostaa tai laskea itsenäisesti, varustettu suojamekanismilla, joka nostaa nauhan turvakorkeuteen mahdollisessa virhetilanteessa.
  2. Helpposäätöinen itsenäinen laakerien kannatus.
  3. Automaattinen levyn paksuuden mittaus.
  4. Kuljetinta voidaan säätää helposti kulkemaan eteen tai taakse päin tilanteen mukaan.
  5. Kuljetin on valmistettu pitkäikäisestä korealaisesta nitriilikumista, joka kestää hyvin öljyä ja korroosiota. Kumin kovuus valitaan asiakkaan käyttötarkoituksen mukaan.
  6. Hihnavetoinen käyttö parantaa prosessin tasalaatuisuutta.
  7. Imupöytä pitää kappaleet hyvin paikallaan prosessin aikana.




Tekniset tiedot

Malli ADV508- RW630 ADV508- RW800 ADV508- RW1100 ADV508- RW1300
Käytettävissä oleva leveys (mm) 30-630 30-800 30-1100 30-1300
Käytettävissä oleva korkeus (mm) 0,5-100
Syöttönopeus (m/min) 0,5-5
Nauhan koko (mm) 1900 *650 2000 *820 2000 *1120 2200 *1320
No.1 moottorin teho (kW) 15 15 18,5 22
Harjan moottorin teho (kW) 1,5*2 2,2*2 2,2*1 /1,5*2 2.2*4
Kuljettimen moottorin teho (kW) 1,5
Imumoottorin teho (kW) 15
Kokonaisteho, moottorit (kW) 36,42 37,82 42,12 49,22
Harjojen määrä 4 4 6 8
Pienin kappalekoko (mm) 30*30
Koneen mitat (mm) 3000 *1650 *2400 2800 *2000 *2250 3200 *2100 *2300 3500 *2150 *2250
Koneen massa (kg) 2100 2650 3600 4100

Videot

Kone vakiovarusteilla:



Kone yhdellä lisähiomanauhalla:



Kone kahdella lisähiomanauhalla:
